Propósito del documento / Descripción del problema
Esta guía proporciona instrucciones para importar resultados de Skycatch en Leapfrog Geo, con un enfoque principal en las mallas 3D.
Los resultados de mallas 3D generados por Skycatch generalmente pueden importarse correctamente en Leapfrog Geo. Sin embargo, el rendimiento y la experiencia de uso pueden variar dependiendo de factores como el tamaño del archivo, la complejidad del proyecto, los recursos disponibles del sistema y la forma en que Leapfrog administra conjuntos de datos de gran tamaño.
Este documento también describe las consideraciones actuales relacionadas con la compatibilidad de nubes de puntos y las limitaciones conocidas.
Cómo utilizar este documento
Utilice esta guía al validar, probar o importar resultados generados por Skycatch en Leapfrog Geo.
Los pasos descritos a continuación muestran el procedimiento estándar para importar una malla 3D en un proyecto existente de Leapfrog.
Requisitos previos
- Tener Leapfrog Geo instalado.
- Contar con acceso a un proyecto de Leapfrog.
- Disponer localmente de un resultado de malla 3D generado por Skycatch.
- Tener los permisos necesarios para modificar el proyecto.
Notas de compatibilidad
Mallas 3D
Las mallas 3D generadas por Skycatch pueden importarse en Leapfrog Geo y visualizarse dentro de la plataforma.
Tenga en cuenta que el rendimiento puede variar dependiendo de:
El tamaño de la malla.
La cantidad de triángulos.
Los recursos disponibles de la estación de trabajo.
La versión de Leapfrog Geo.
La complejidad del proyecto.
Las mallas de gran tamaño pueden requerir tiempos de carga adicionales o procesos de optimización antes de su utilización.
Procedimiento
1. Abrir Leapfrog Geo

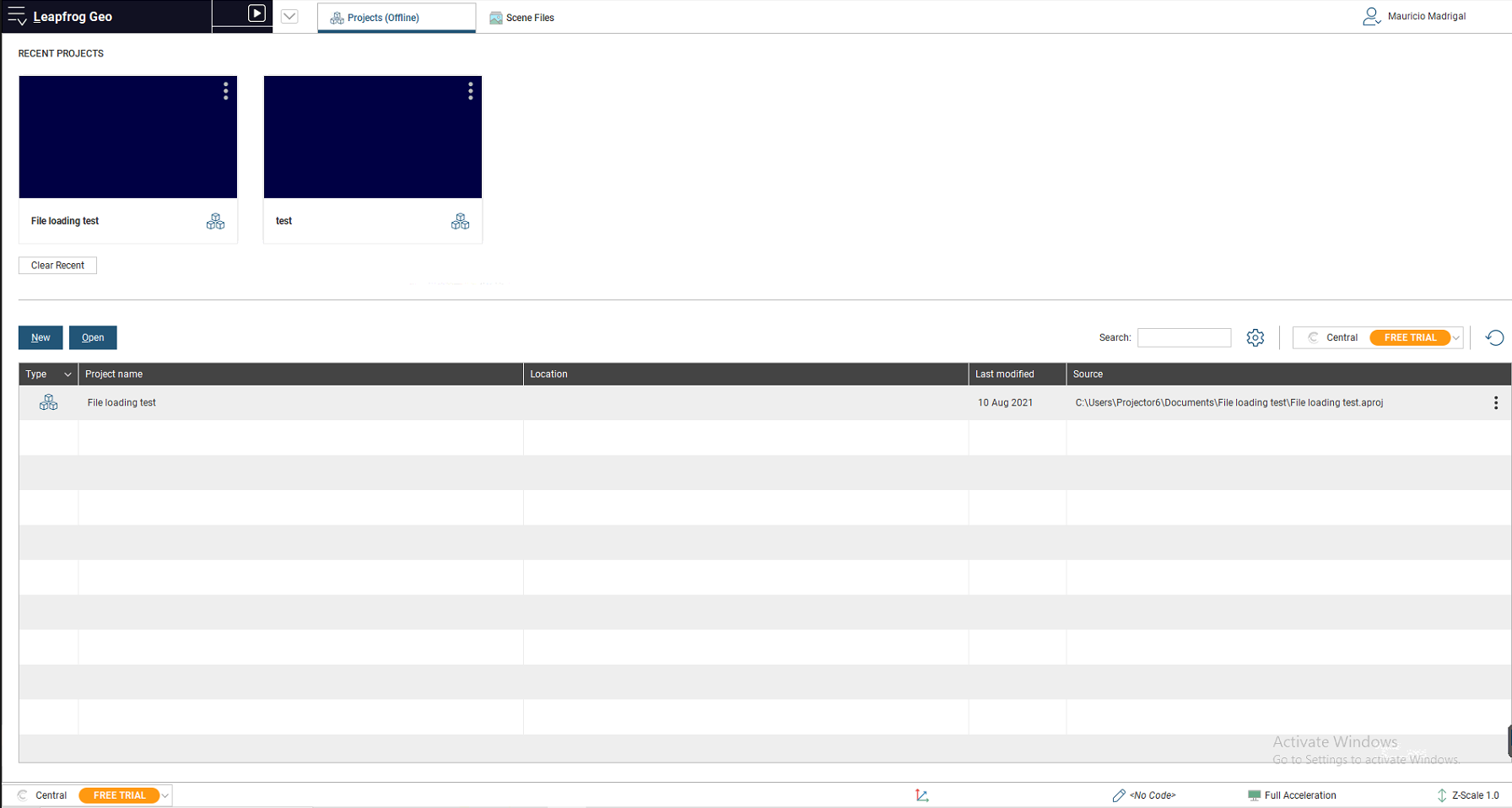

Inicie Leapfrog Geo. Al abrir la aplicación, se mostrará una lista de los proyectos disponibles.
2. Abrir o crear un proyecto
Seleccione un proyecto existente o cree uno nuevo.

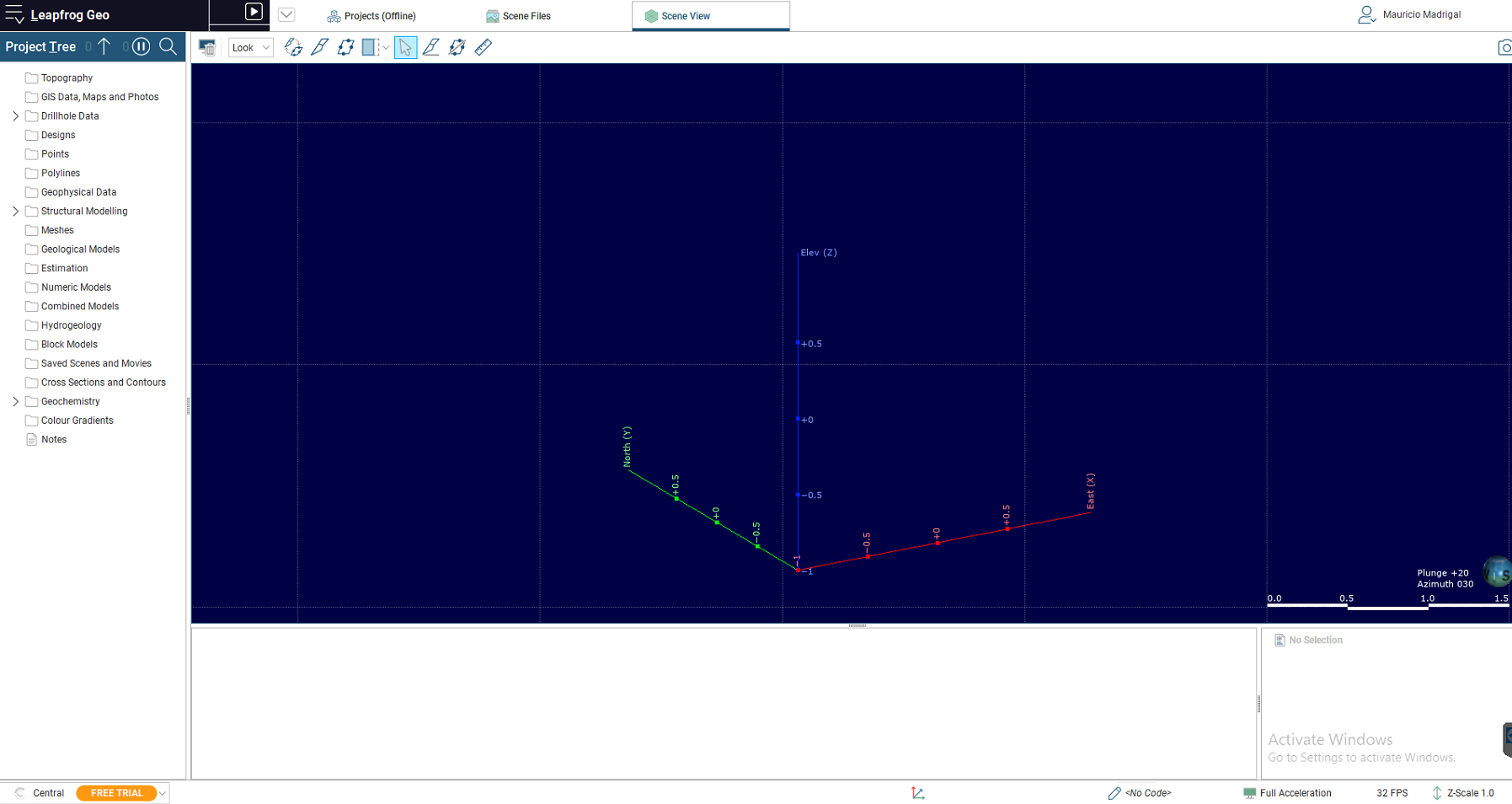

Una vez cargado, el espacio de trabajo mostrará:
Vista de escena (Scene View)
Árbol del proyecto (Project Tree)
La Vista de escena proporciona un entorno de visualización tridimensional.
El Árbol del proyecto funciona como la estructura de administración de datos del proyecto, donde la información importada se organiza de acuerdo con su clasificación.
3. Localizar la carpeta Meshes

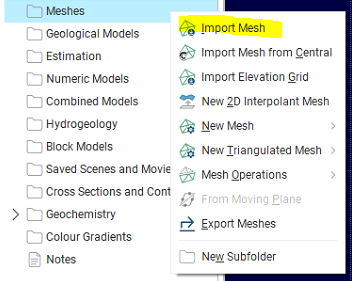

Dentro del Árbol del proyecto, localice la carpeta Meshes. Haga clic derecho sobre la carpeta y seleccione: Import Mesh
Esto abrirá una ventana de exploración donde podrán seleccionarse los archivos de malla de Skycatch correspondientes. Los archivos se cargarán en Leapfrog Geo y el progreso de la carga se mostrará en la esquina superior izquierda de la ventana, junto al banner de Leapfrog Geo.
Una vez que los archivos hayan sido cargados, aparecerán bajo el tipo de archivo correspondiente dentro del Árbol del proyecto (en este caso, dentro de Meshes). Sin embargo, no se visualizarán automáticamente en la Vista de escena.

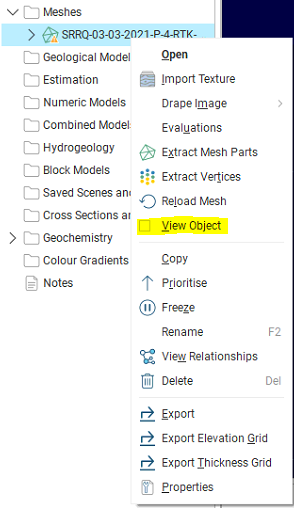

Para visualizar la malla, haga clic derecho sobre el nombre del archivo y seleccione View Object. Alternativamente, también es posible arrastrar y soltar el archivo directamente en la Vista de escena para mostrar la malla.
Una vez renderizada, la malla se mostrará en la Scene View y podrá visualizarse junto con el resto de los datos del proyecto.

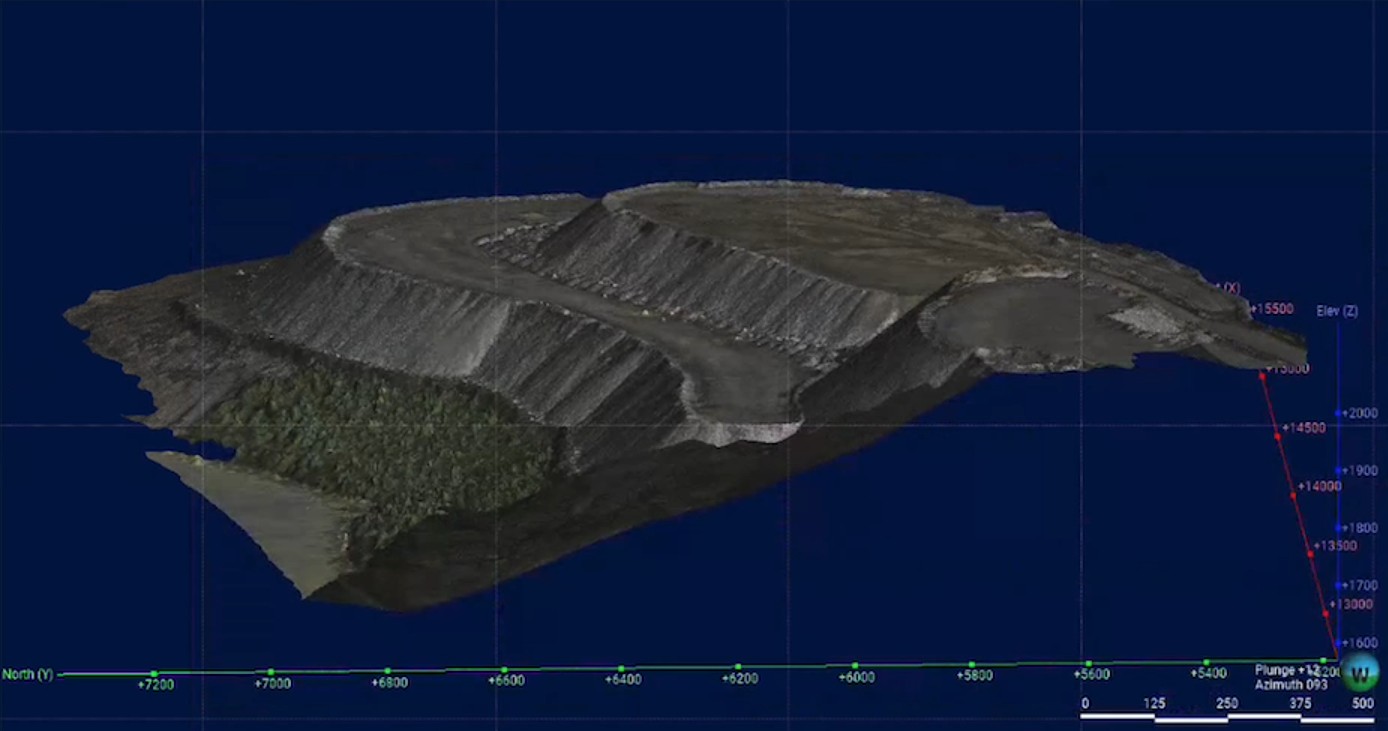

La siguiente imagen muestra un ejemplo de una Malla 3D de Skycatch importada y visualizada correctamente en Leapfrog Geo.
Nubes de puntos
Las nubes de puntos no pueden importarse directamente en Leapfrog Geo utilizando los archivos originales .las. Los datos deben convertirse previamente a formato .csv mediante una herramienta como CloudCompare, tras lo cual los campos de coordenadas XYZ pueden asignarse durante el proceso de importación.
La información de color no se conserva mediante este flujo de trabajo, ya que Leapfrog Geo utiliza valores de color en formato HEX, mientras que las nubes de puntos de Skycatch almacenan los colores en formato RGB. Como resultado, las nubes de puntos importadas pueden visualizarse sin color.
Adicionalmente, las nubes de puntos de gran tamaño pueden superar las capacidades de visualización de Leapfrog Geo y generar errores como "Vertex buffer is too large". En estos casos, puede ser necesario optimizar o reducir la nube de puntos antes de realizar la importación.

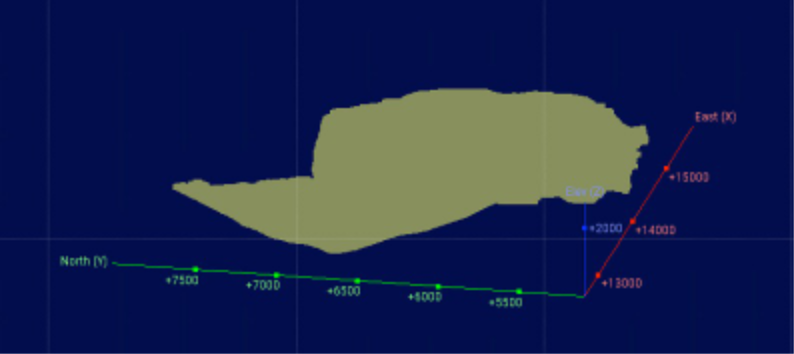

La siguiente imagen muestra un ejemplo de una nube de puntos importada en Leapfrog Geo sin información de color.
