5.3 Validación de Precisión y Desfase Vertical

Precisión en EdgeServer

Para garantizar datos espaciales precisos, los usuarios pueden analizar el reporte de calidad "Quality Report" para revisar parámetros clave como la calibración de la cámara, los sistemas de referencia de coordenadas y la precisión del procesamiento. La función de validación de precisión "Accuracy Check Function" valida la distancia vertical entre la nube de puntos y los puntos de control, permitiendo a los usuarios evaluar la fiabilidad del conjunto de datos. Si es necesario, la función de desfase vertical "Vertical Offset Function" permite realizar correcciones manuales ajustando los valores de elevación en la nube de puntos para mejorar la alineación.

Reporte de Calidad: Contenido y Análisis

El reporte de calidad es un componente crucial en el procesamiento de conjuntos de datos fotogramétricos, ya que garantiza la precisión, fiabilidad e integridad general de los datos espaciales. Proporciona información esencial sobre parámetros clave como la calibración de la cámara, los sistemas de referencia de coordenadas, las evaluaciones de precisión y la calidad del procesamiento.

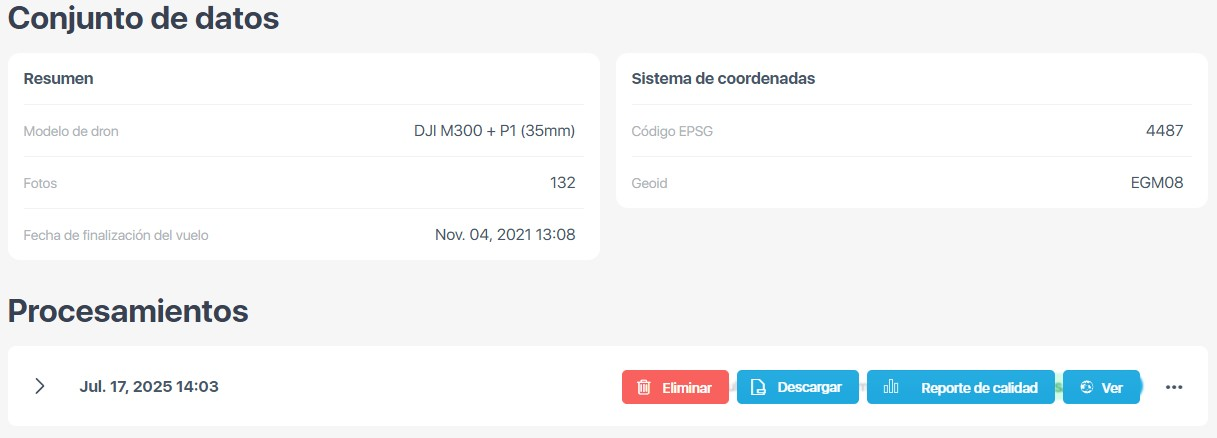

Hay 2 formas de descargar el reporte de Calidad de un conjunto de datos procesado:

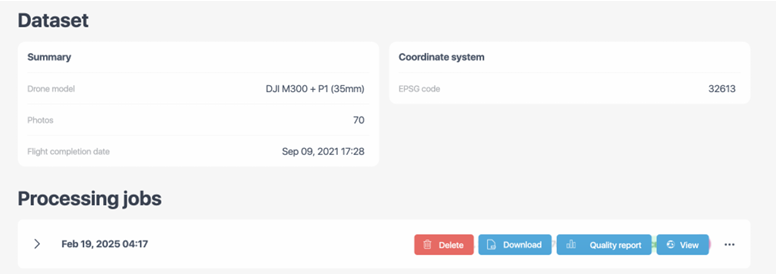

• Los usuarios pueden descargar el informe de calidad a través del Basic Viewer - sección Processing Jobs.

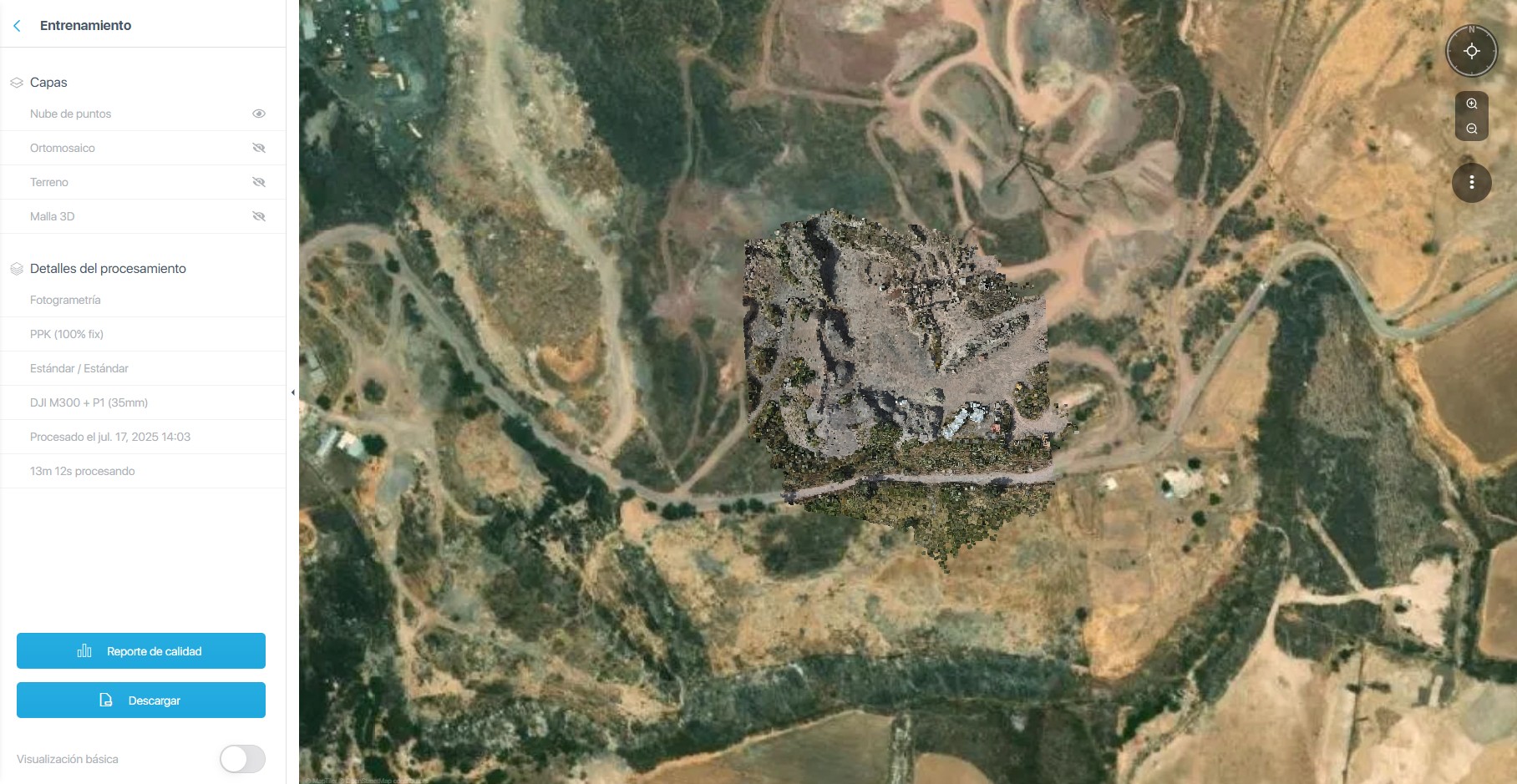

• O acceda a él a través de la página Advanced View.

Contenido del Reporte de Calidad

Los informes de calidad proporcionan información sobre los datos procesados en formato PDF. Los usuarios pueden ver la siguiente información dentro del informe:

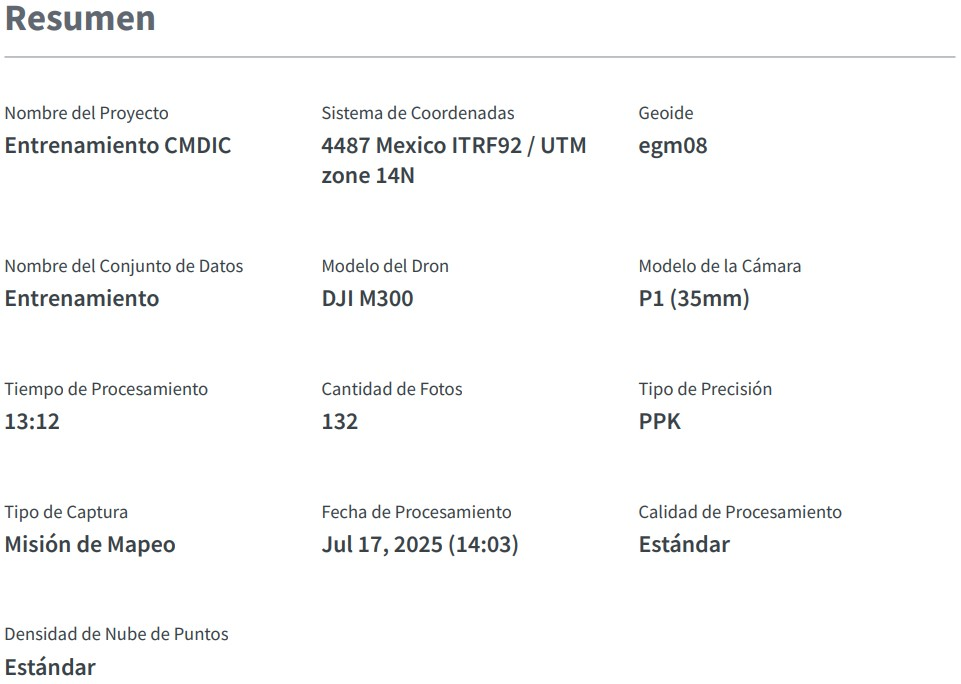

1. Resumen del Proyecto "Summary"

• Nombre del proyecto: Project Name
• Nombre del dataset: Dataset Name
• Modelo de dron: Drone Model
• Modelo de cámara: Camera Model
• Fecha y hora de procesamiento: Processing Date & Time
• Calidad de procesamiento:Processing Quality
• Densidad de nube de puntos: Point Cloud Density
• Sistema de coordenadas: Coordinate System
• Total de fotos:Photo Count
• Precision Type:
  • Si es RTK o PPK.

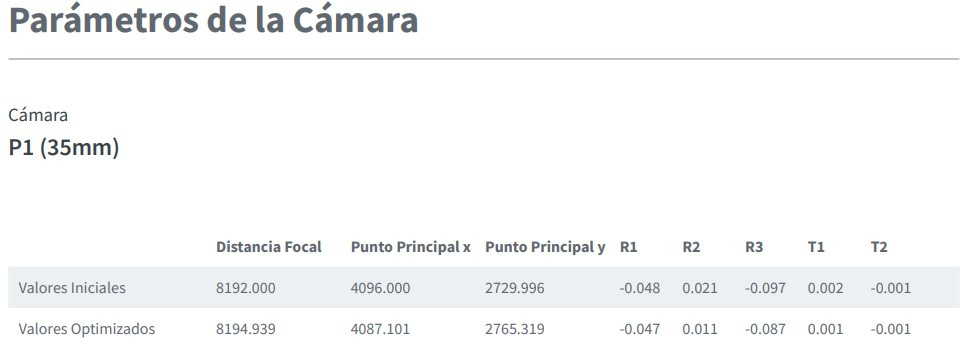

2. Parámetros de la Cámara "Camera Parameters"

• Modelo de Cámara: Camara
• Focal Length & Principal Points (Initial vs. Optimized)
• Coeficientes de Distorsión del Lente (R1, R2, R3, T1, T2) con valores Iniciales y optimizados.
• Cambios Notables en la Optimización: Ajustes en la longitud focal y puntos principales que indican mejoras durante el procesamiento.

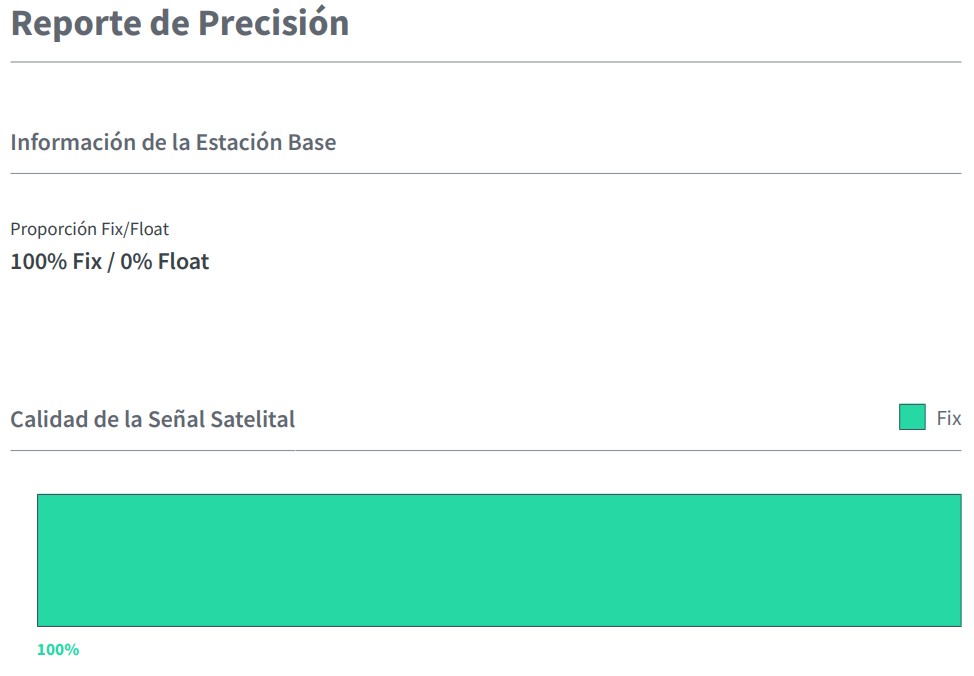

3. Accuracy Report

• Base Station Information:
  • Fix / Float Ratio
    • Permite a los usuarios ver la tasa de corrección (Fix rate) calculada de un conjunto de datos si se utilizó RTK o PPK, y tomar decisiones informadas sobre si el conjunto de datos es utilizable o no.
  • Satellite Signal Quality
    • Brinda a los usuarios una visión general de la calidad de la señal satelital.

Función de Verificación de Precisión

La Función de Verificación de Precisión "Accuracy Check" es una validación que calcula la distancia vertical entre la superficie de la nube de puntos y los puntos de control proporcionados. No es necesario que los puntos de control estén marcados visualmente. Debido a esto, en casos muy raros, las verificaciones de precisión pueden reportar falsamente una buena precisión. Esta función sirve como una verificación básica.

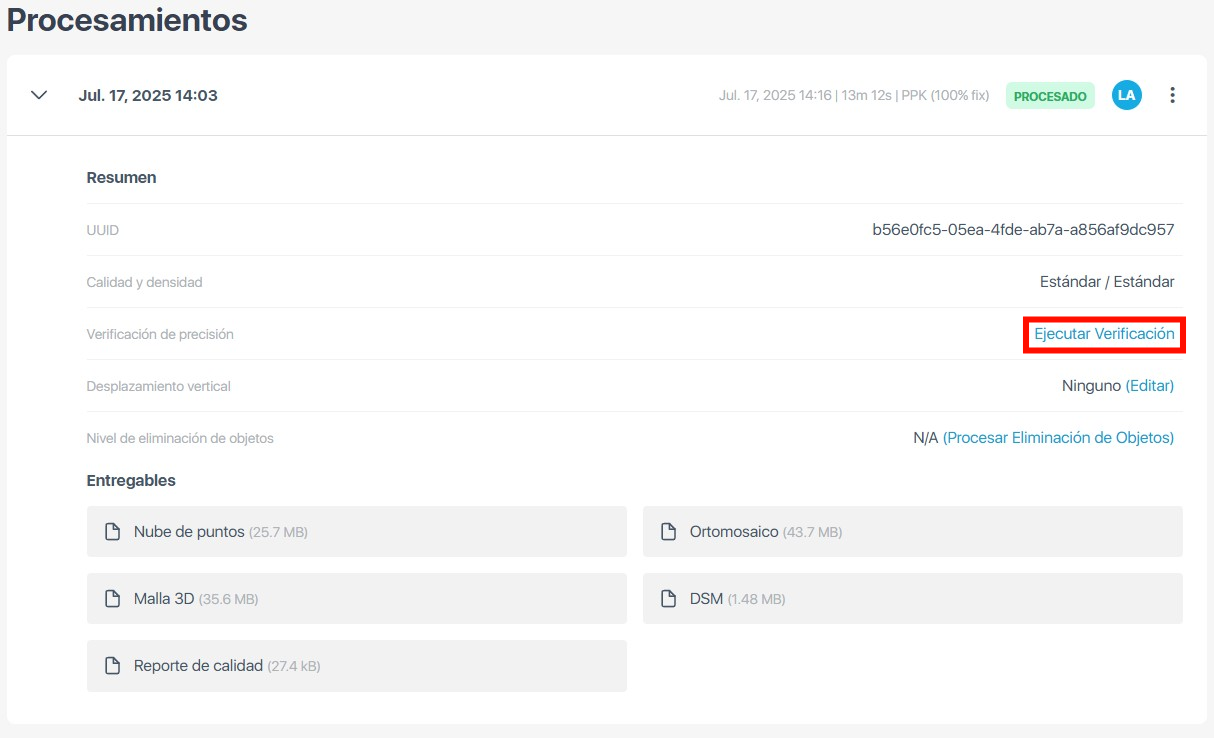

Haz clic en el enlace Run Check bajo los detalles del trabajo correspondiente.

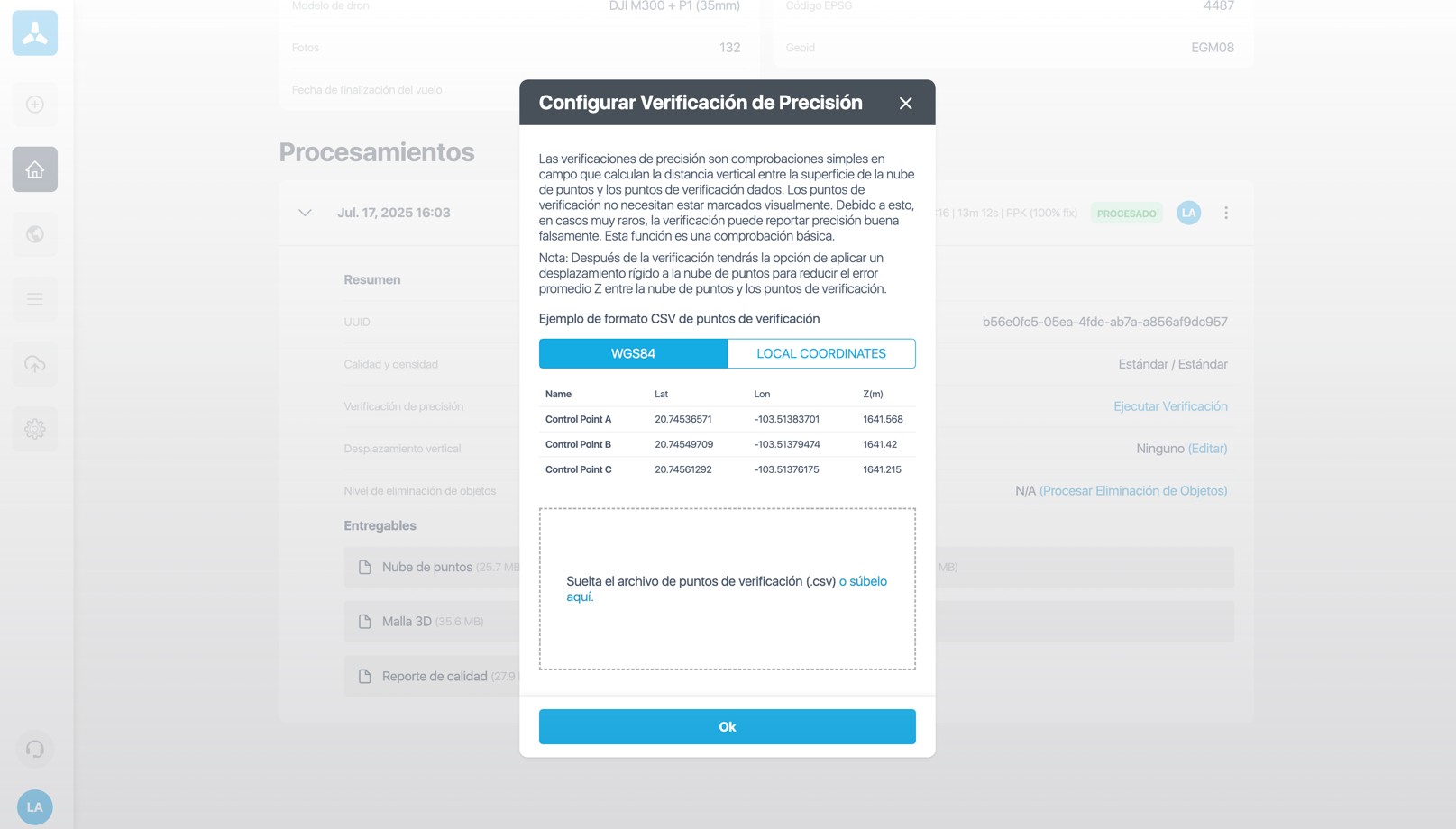

Arrastra y suelta o navega para seleccionar el archivo de Puntos de Control correspondiente. Asegúrate de que el formato del archivo coincida con el ejemplo mostrado en el modal.

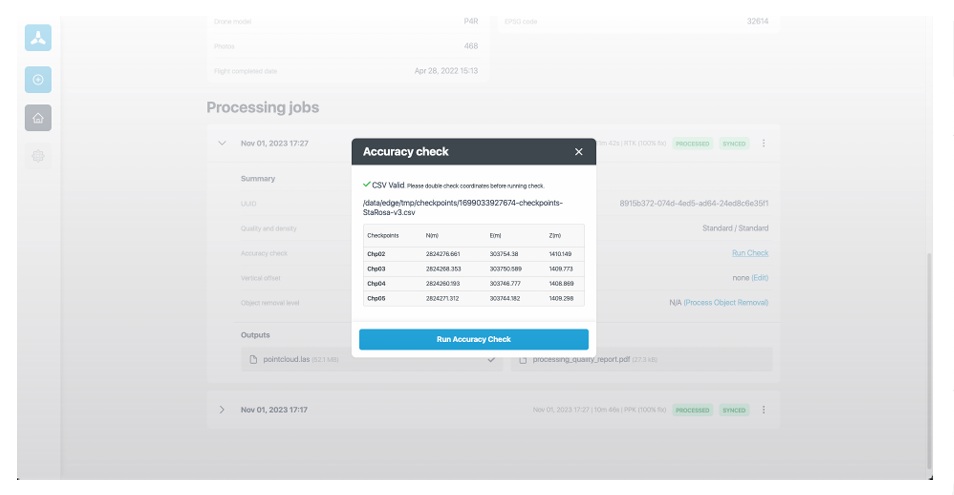

Valida que los puntos de control cargados sean correctos y haz clic en el botón "Run accuracy check" para iniciar el proceso de verificación de precisión.

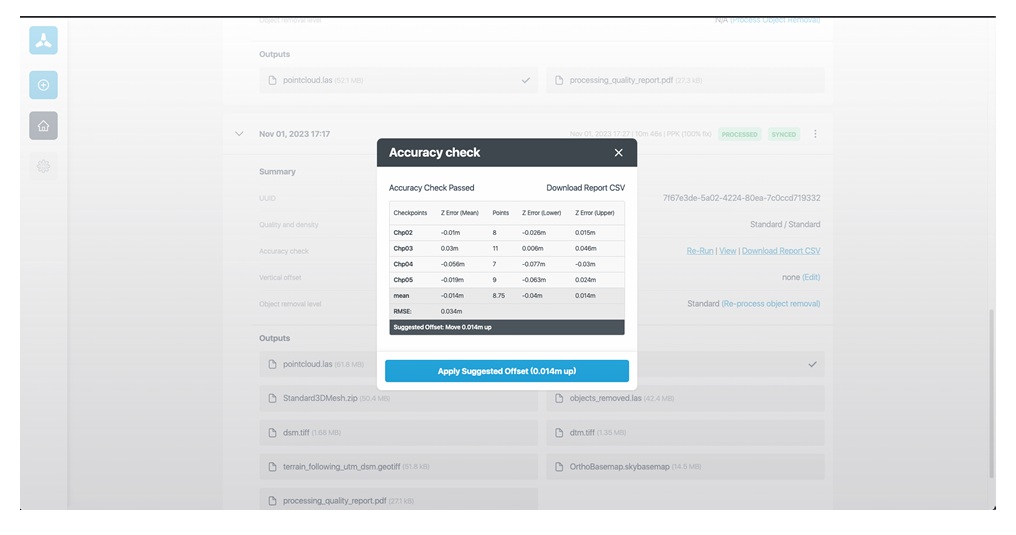

Una vez que se complete el proceso de verificación de precisión, los resultados se mostrarán en la ventana modal.

1. Después de analizar los resultados, el usuario puede cerrar la ventana modal haciendo clic en la “X” en la esquina superior derecha.
2. Los usuarios pueden descargar el informe en formato CSV haciendo clic en el botón "Download Report CSV".
3. Haz clic en el botón "Apply Suggested Offset" para ejecutar el proceso de desplazamiento vertical. Si los resultados no son los esperados por el usuario, se aplicará un desplazamiento en Z a la nube de puntos para obtener mejores resultados de precisión.

Función de desfase vertical

La función de desfase vertical "Vertical Offset" permite a los usuarios ajustar todos los valores de elevación aplicando un desplazamiento positivo o negativo a la nube de puntos, asegurando la alineación con el resultado final deseado. El proceso de desplazamiento vertical se puede ejecutar tantas veces como sea necesario.

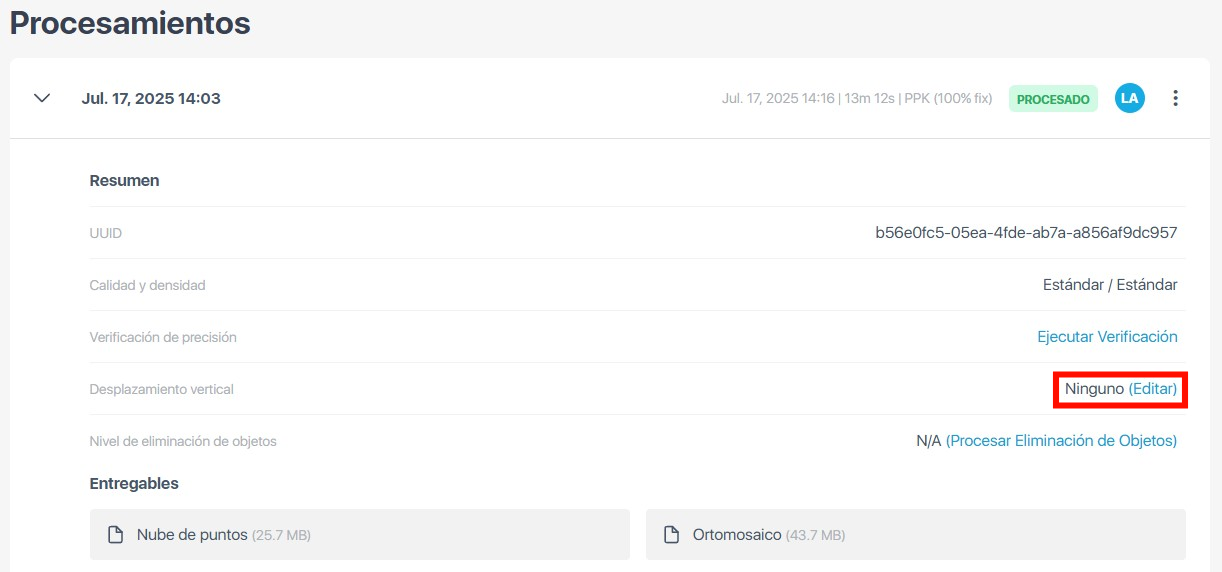

Haz clic en el botón ( Edit ) para abrir la sección de Vertical Offset.

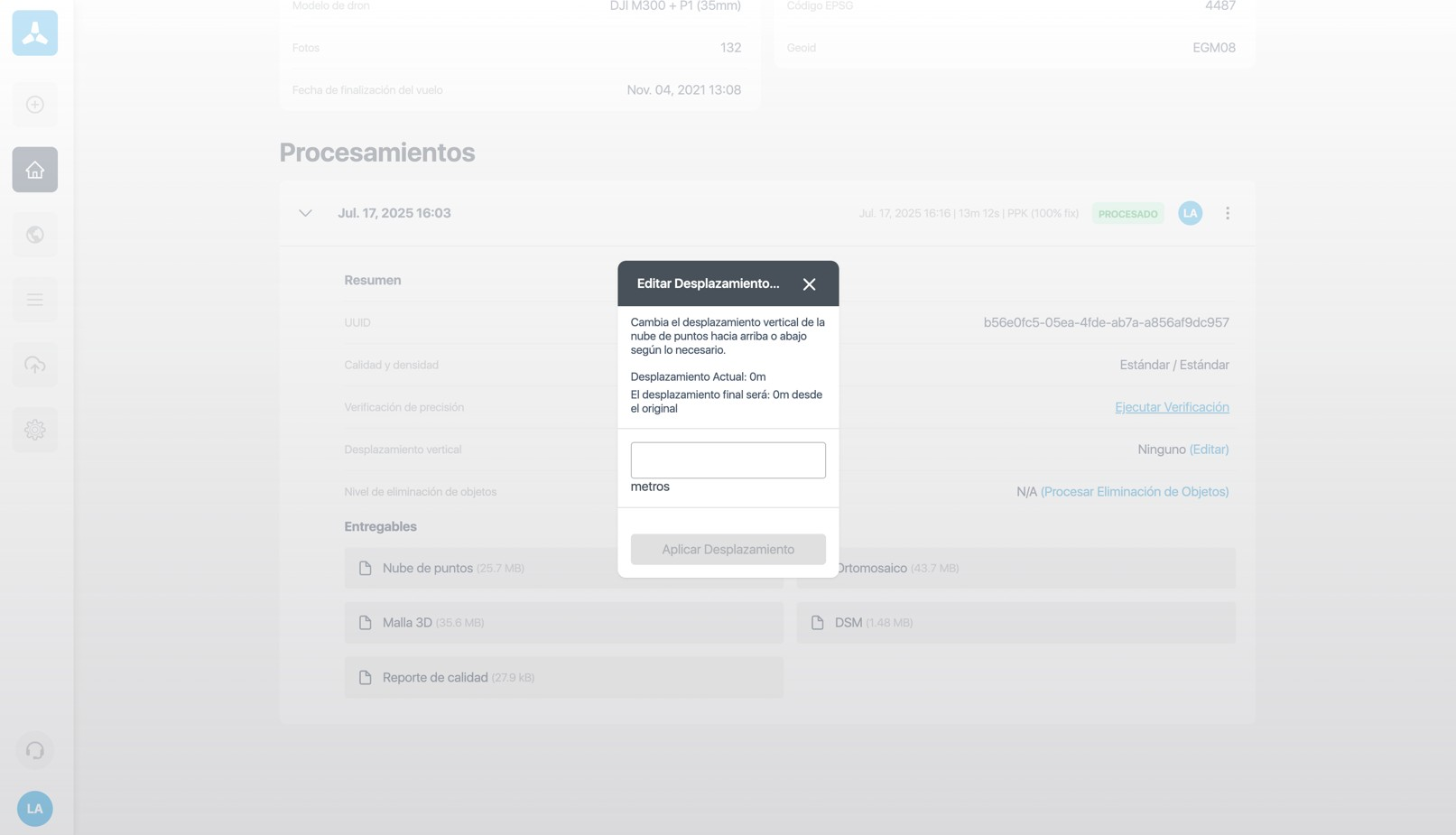

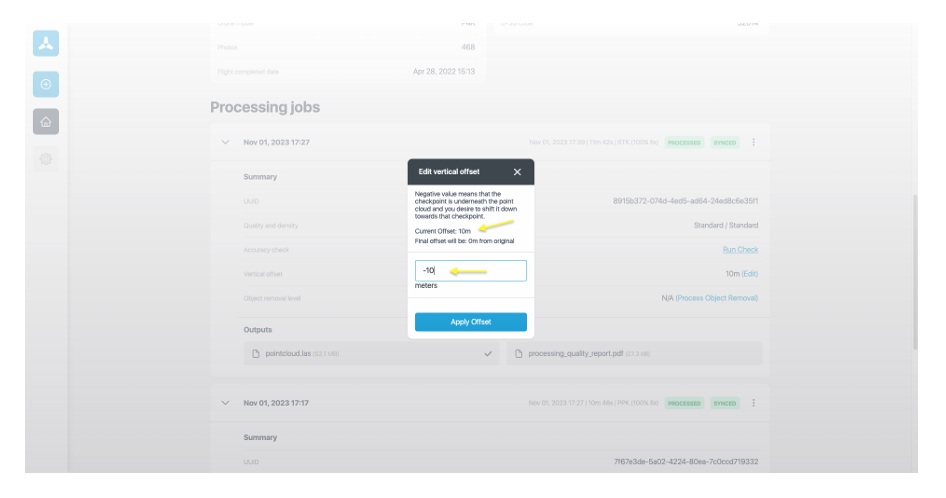

Introduce los valores para modificar el eje Z de la nube de puntos.

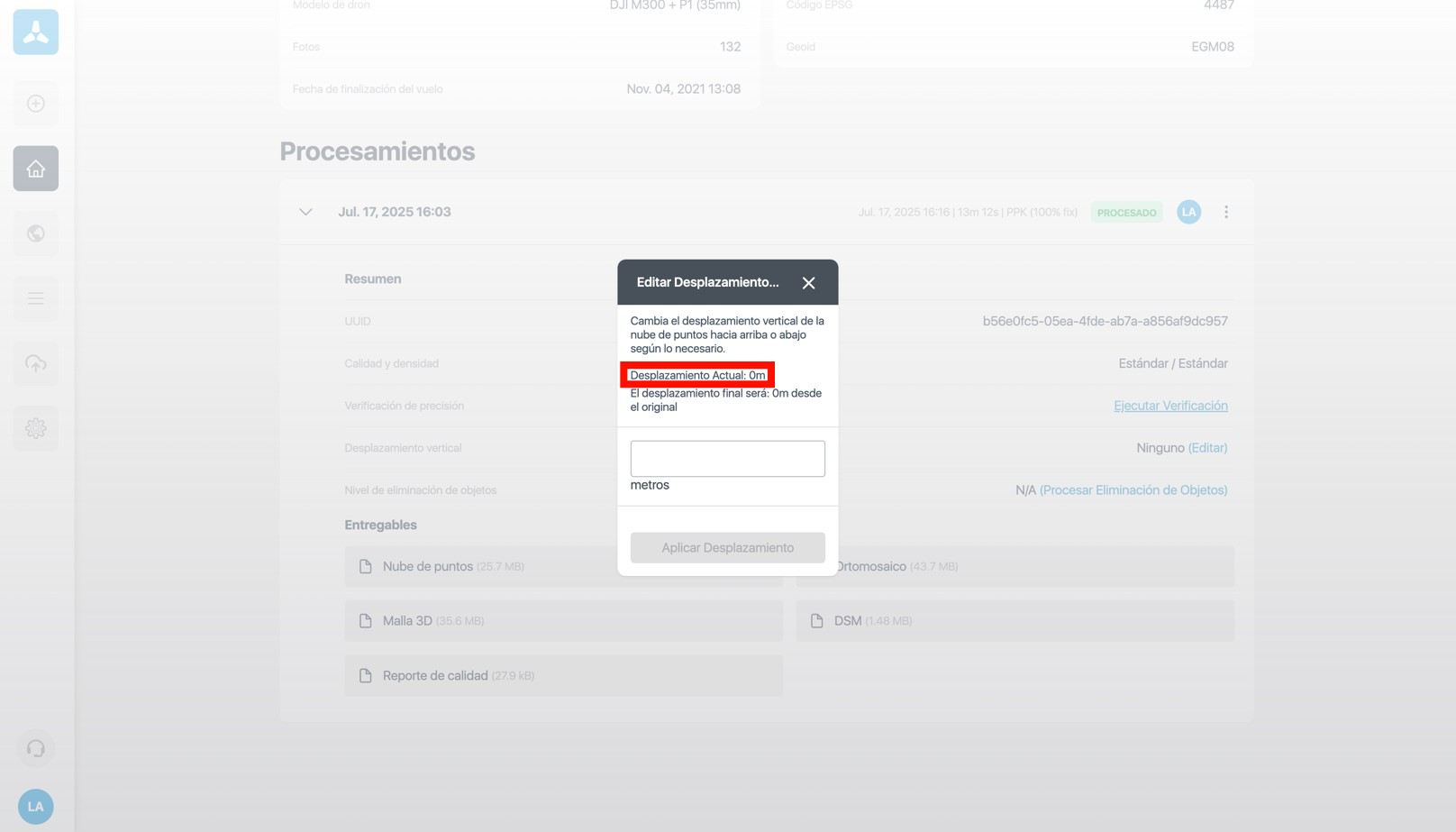

Una vez que se haya ingresado el valor, la ventana mostrará el Current Offset y cuál sería el desfase final de la nube de puntos. Haz clic en el botón Apply Offset para iniciar el proceso de Desfase Vertical.

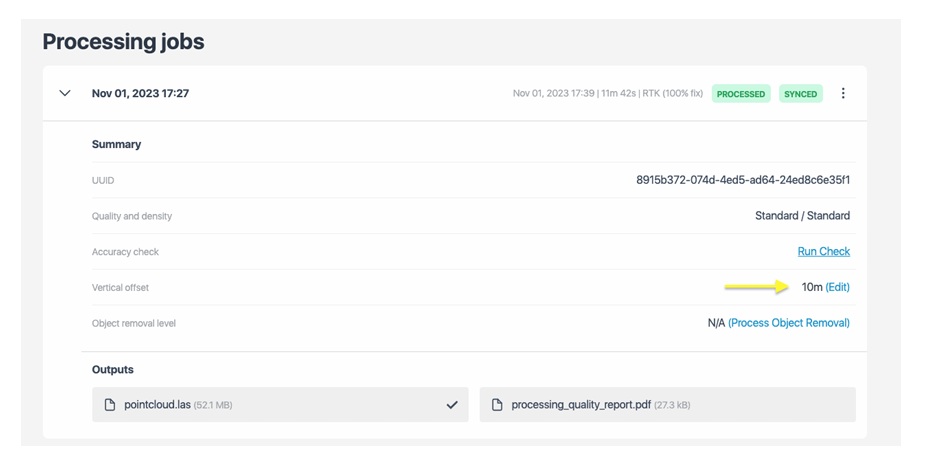

La barra de progreso del Vertical Offset se mostrará con el avance del proceso y, una vez completado, se visualizará el valor del current offset.

Si el usuario quiere revertir la Nube de Puntos al valor original de Z, el usuario debe ingresar el valor de Current Offset en negativo. Para restar el nuevo valor del desplazamiento actual.
