Visualización de conjuntos de datos

EdgeServer permite a los usuarios visualizar los conjuntos de datos procesados a través del Visor Básico "Basic Viewer" o del Visor Avanzado "Advanced Viewer". Los usuarios también pueden acceder a las descripciones de los conjuntos de datos para revisar los metadatos, ajustes y parámetros utilizados para cada trabajo de procesamiento.

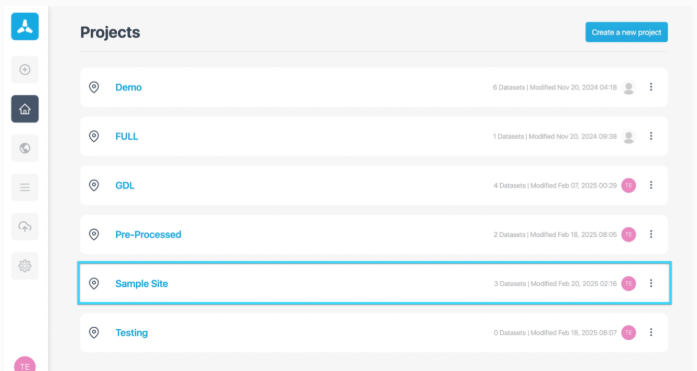

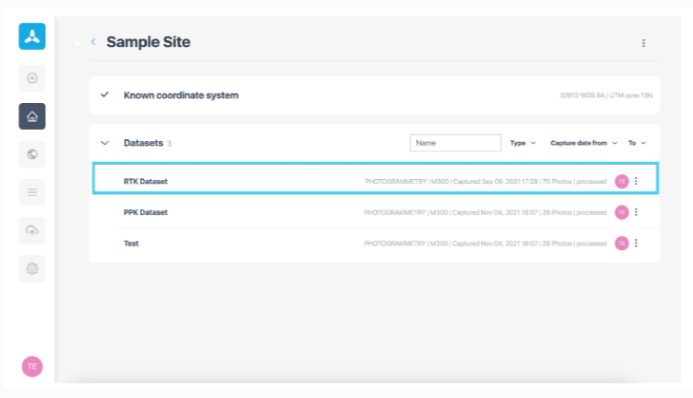

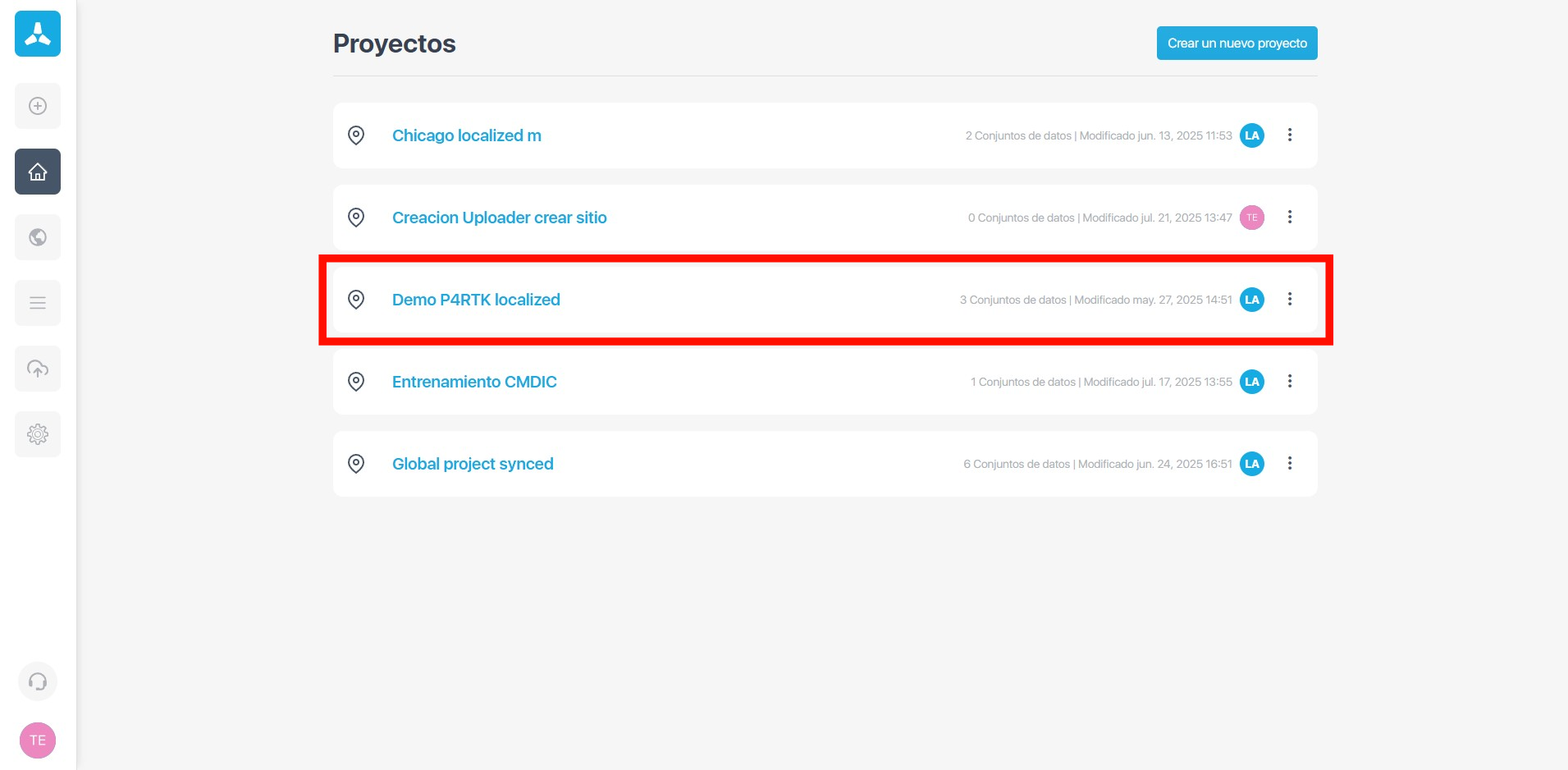

1. Navegue y haga clic en el proyecto/sitio específico al que se ha cargado su conjunto de datos.

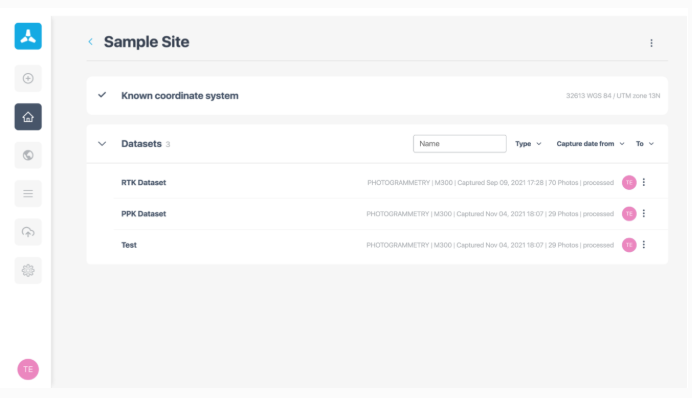

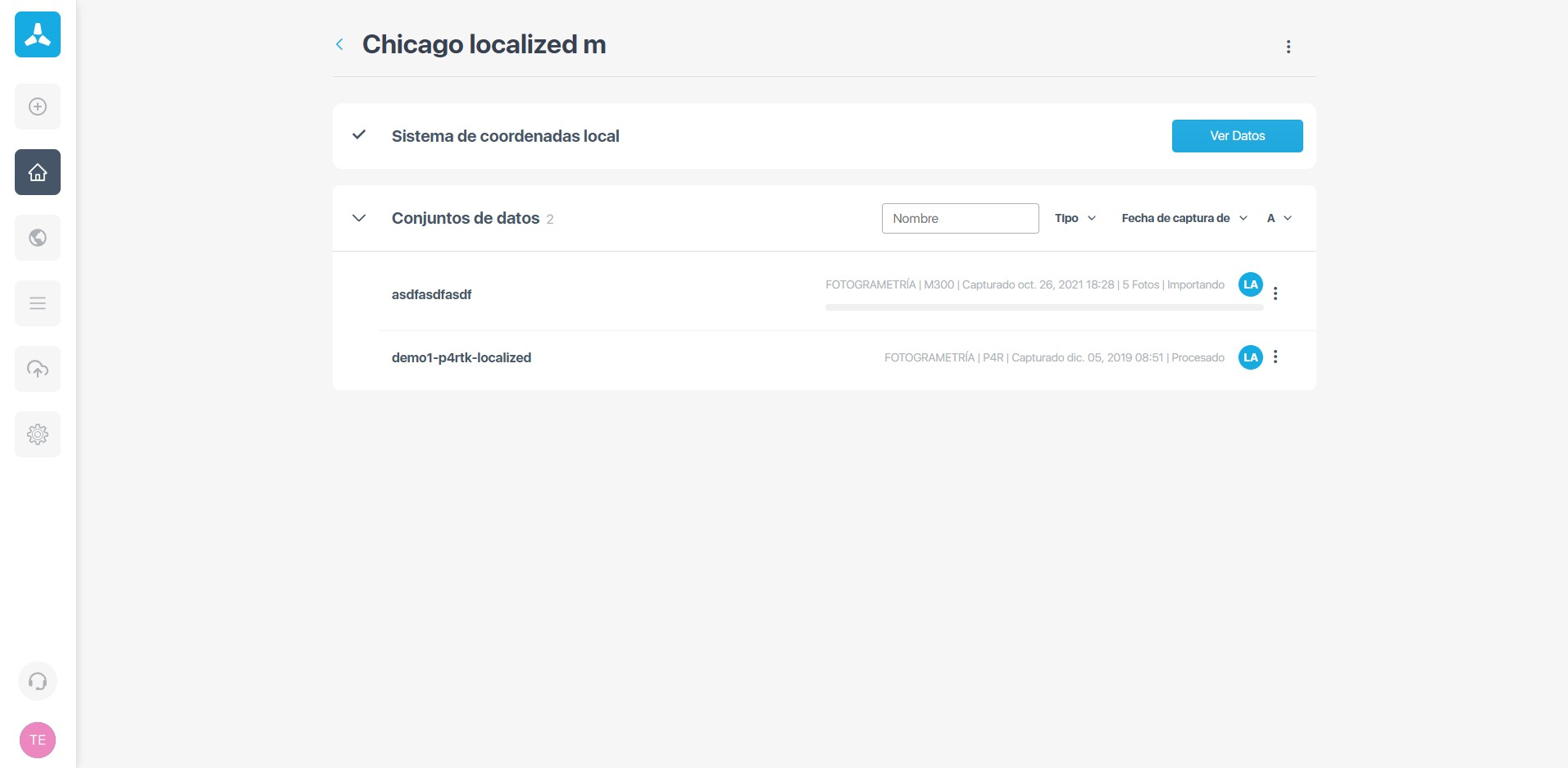

2. Al hacer clic en el proyecto, los usuarios podrán ver la lista de conjuntos de datos procesados o cargados en el sitio.

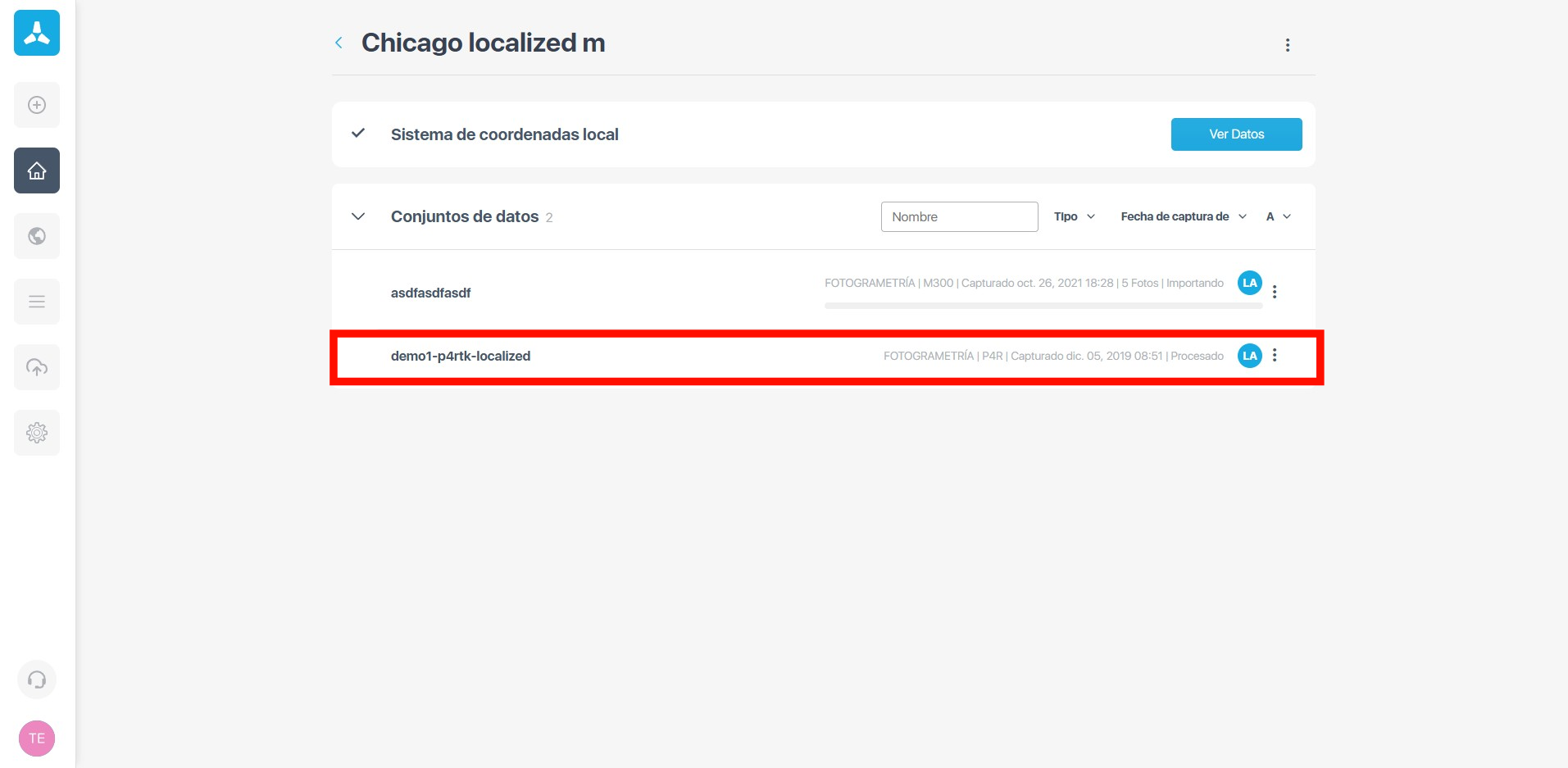

3. Para ver un conjunto de datos concreto, basta con hacer clic en cualquiera de los conjuntos de datos de la lista.

Visor básico "Basic Viewer"

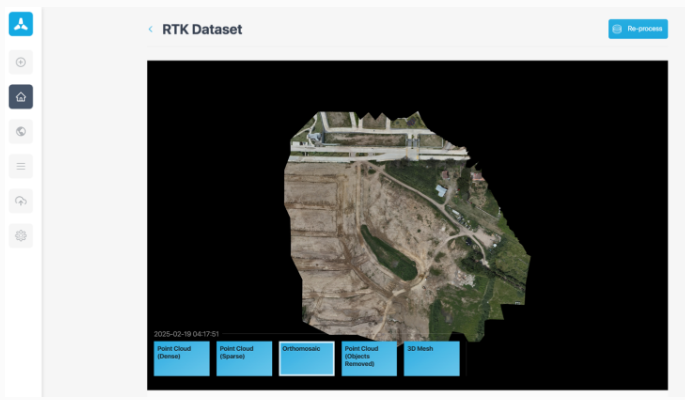

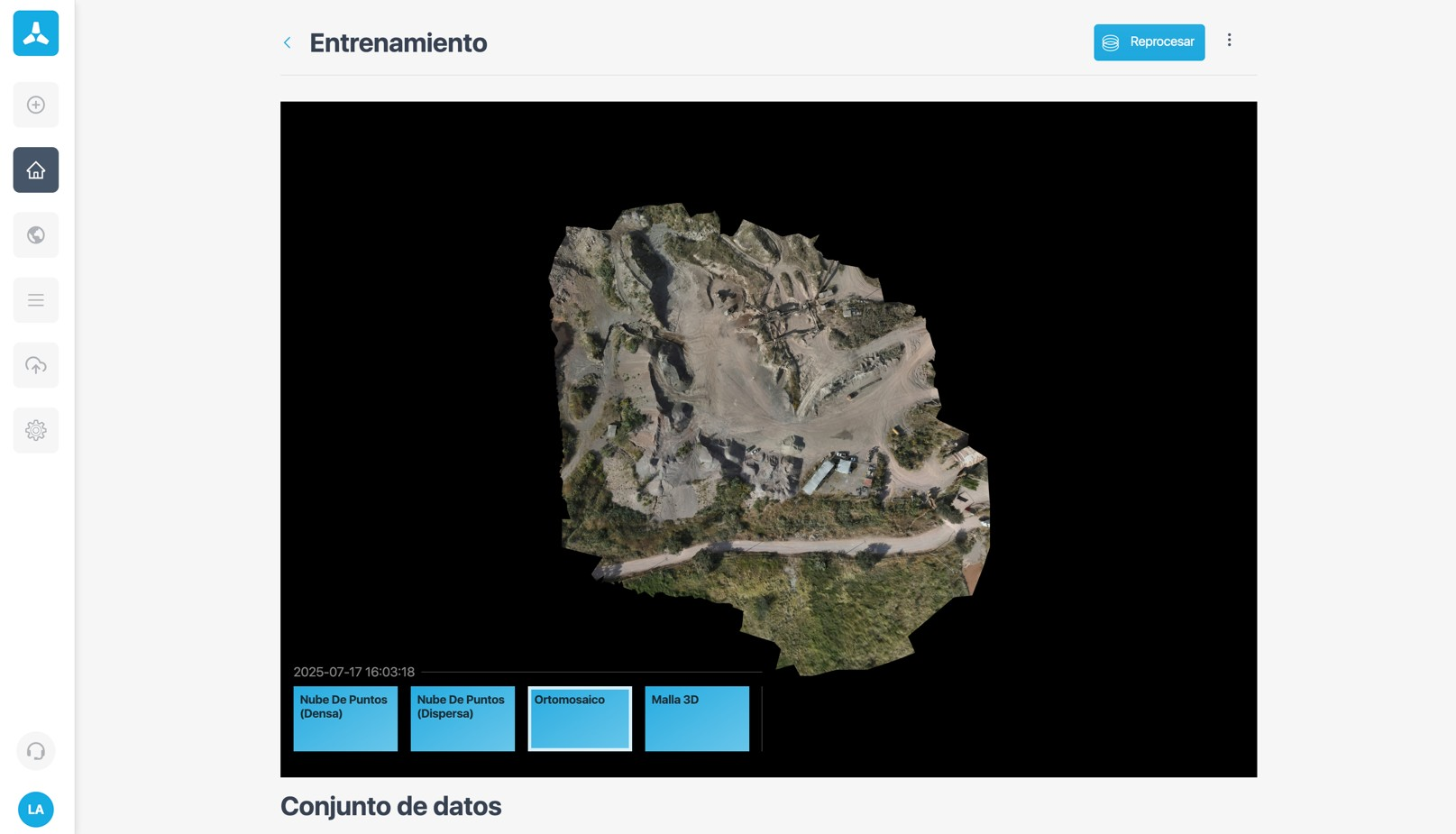

4. Los usuarios serán dirigidos a los resultados del procesamiento. Una vez finalizado el procesamiento, EdgeServer mostrará una Vista previa de las salidas disponibles denominada Visor básico.

Los usuarios podrán seleccionar y ver diferentes salidas de procesamiento para la vista previa. Los usuarios pueden acercarse y alejarse de la pantalla de vista previa.

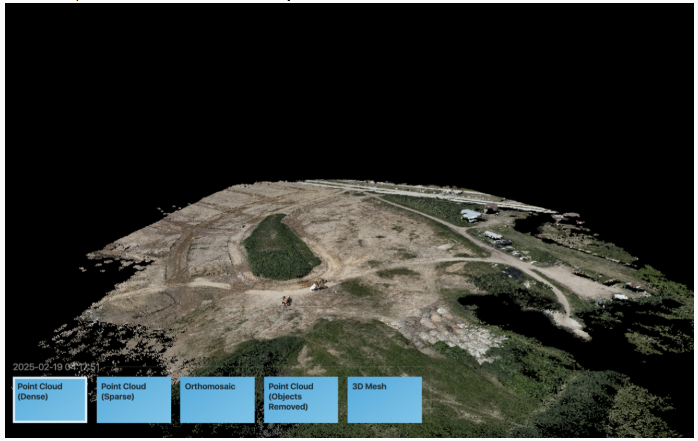

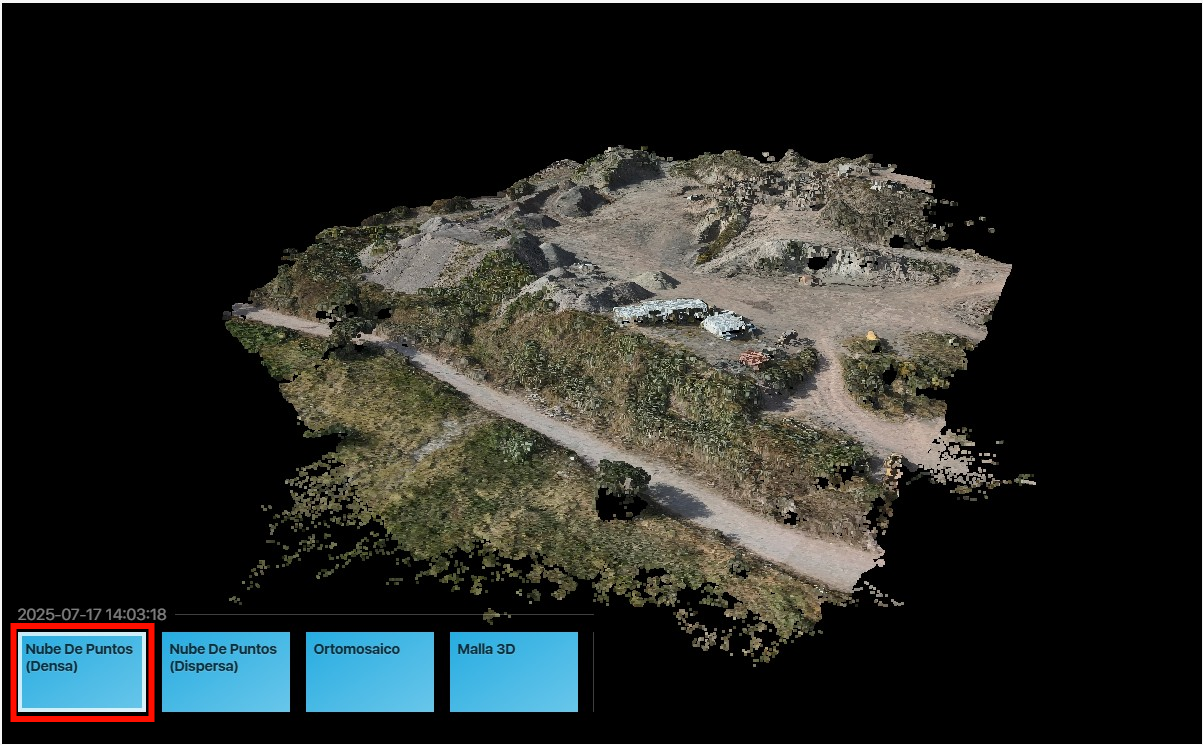

• Nube de puntos (densa) - Al seleccionar la tarjeta de nube de puntos densa se previsualizará la nube de puntos completa si está disponible. La nube de puntos se muestra en 3D y los usuarios pueden manipular esta vista utilizando el ratón y la rueda del ratón.

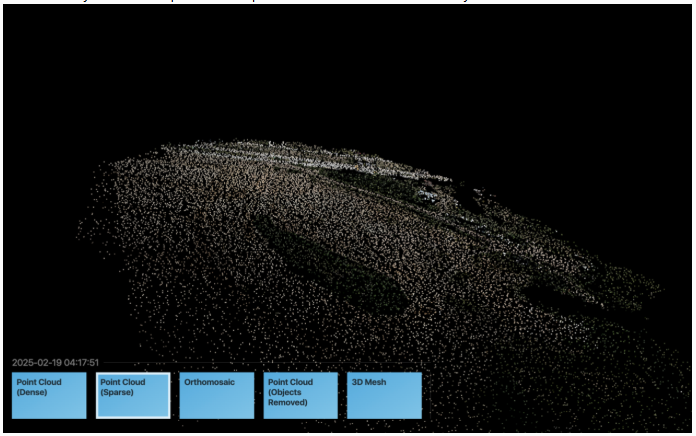

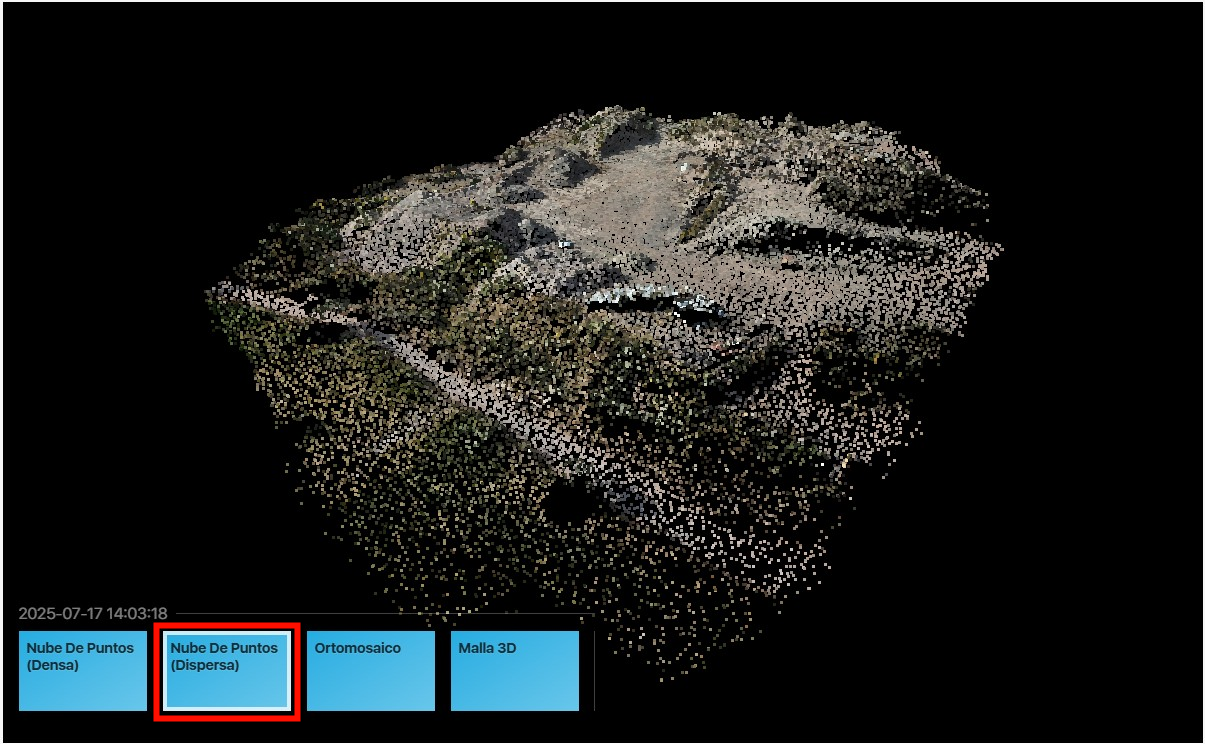

• Nube de puntos (dispersa) - Al seleccionar la tarjeta de nube de puntos dispersa se previsualizará una versión más pequeña y menos detallada de la nube de puntos. La nube de puntos también se muestra en 3D y los usuarios pueden manipular esta vista utilizando el ratón y la rueda del ratón.

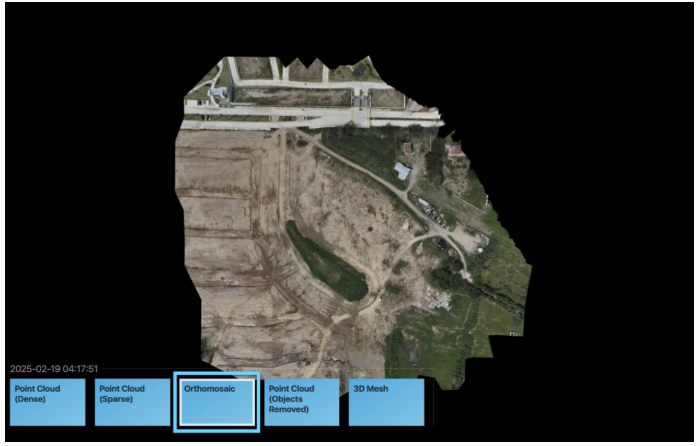

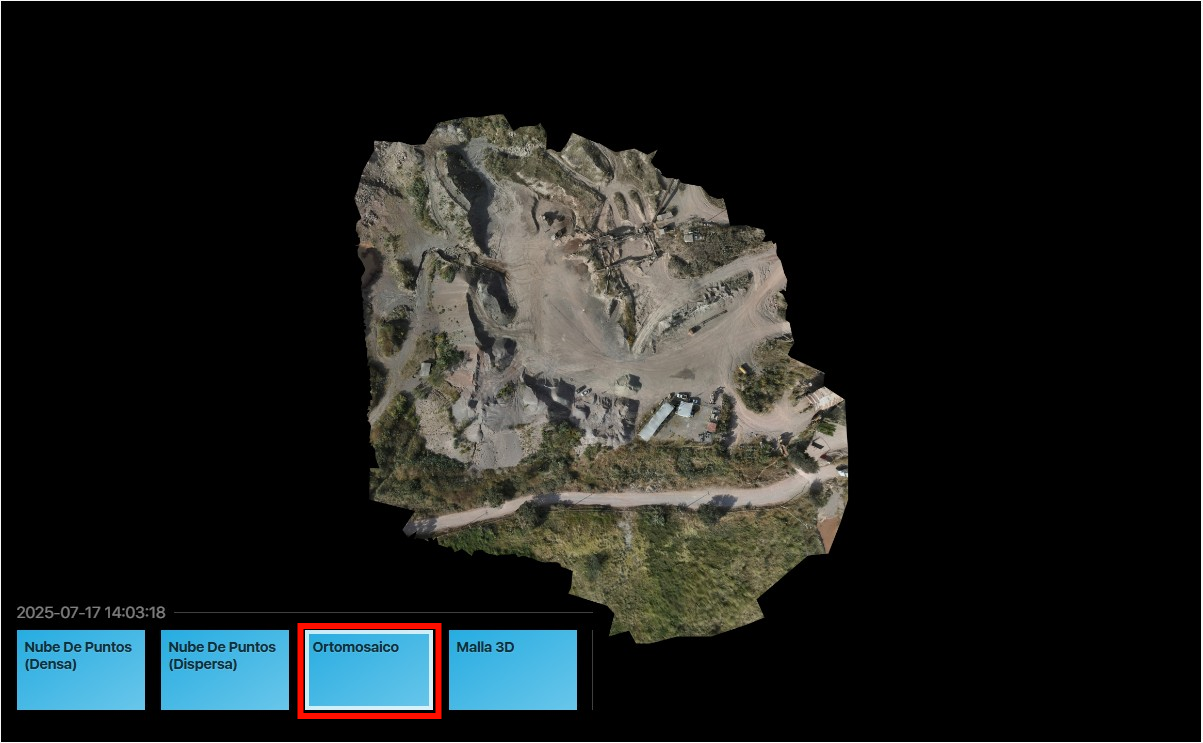

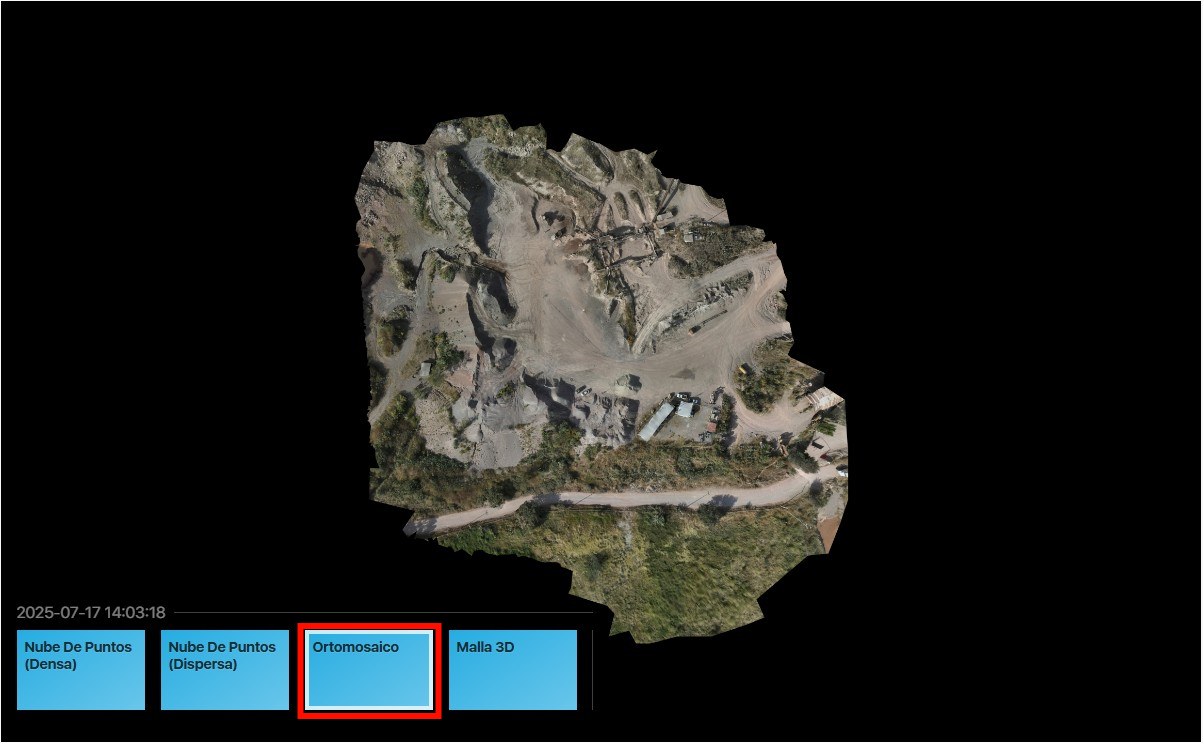

• Ortomosaico - Al seleccionar la tarjeta Ortomosaico, los usuarios podrán previsualizar el ortomosaico.

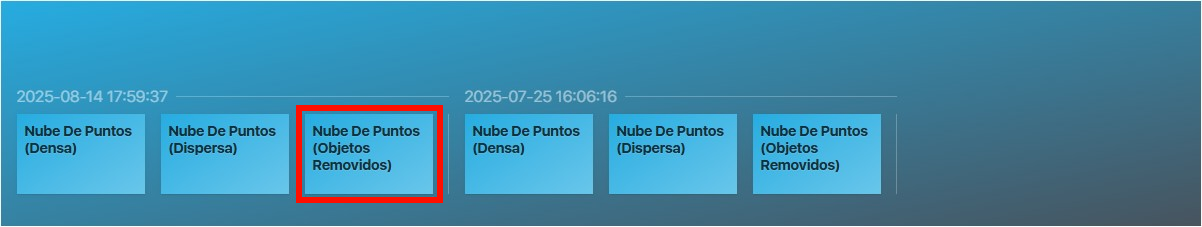

• Nube de puntos (Objetos eliminados) - Al seleccionar la tarjeta de nube de puntos de objetos eliminados se previsualizará una versión de la nube de puntos en la que se han eliminado los objetos construidos y artificiales para representar mejor el terreno real. La nube de puntos también se muestra en 3D y los usuarios pueden manipular esta vista utilizando el ratón y la rueda del ratón.

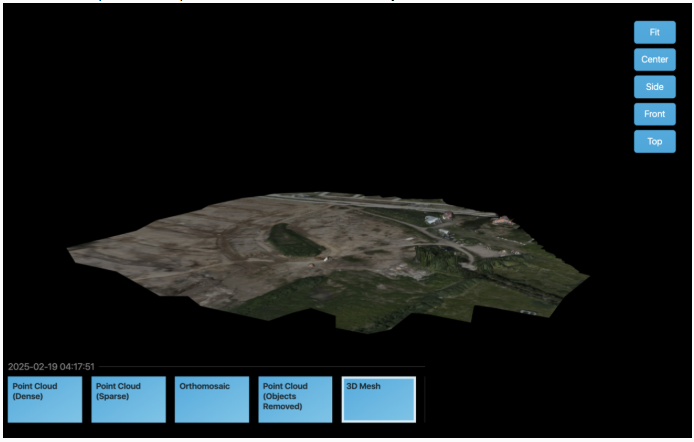

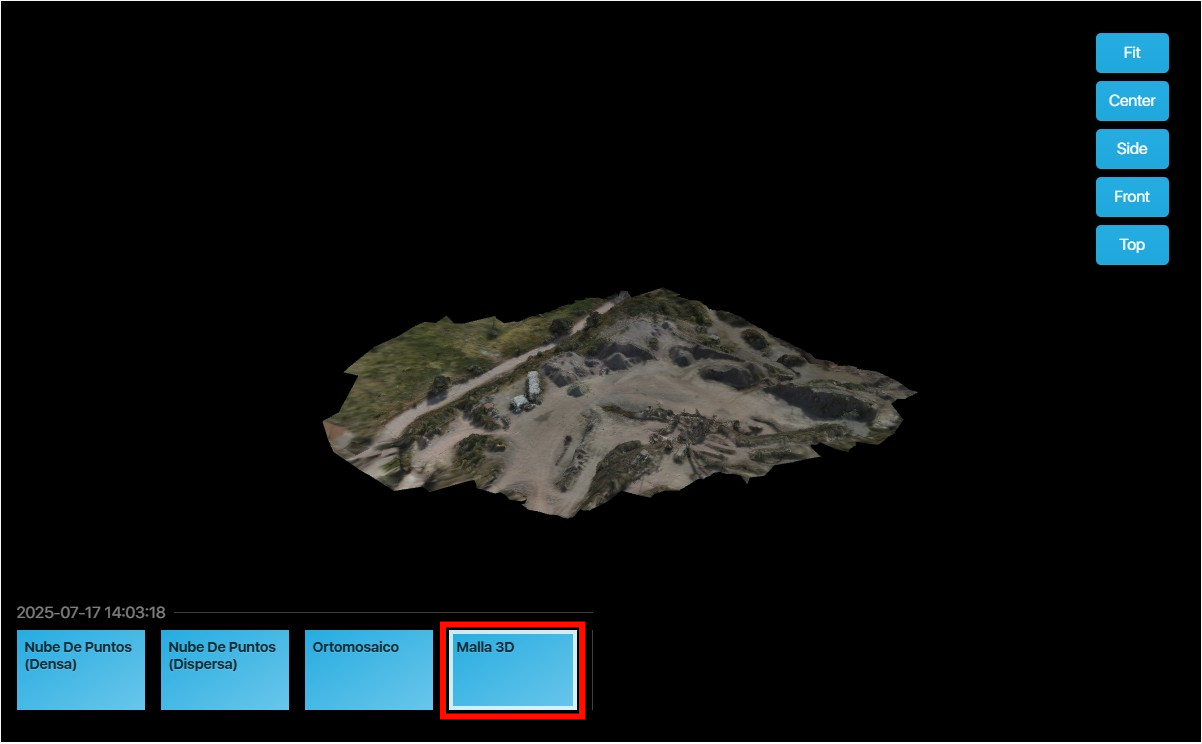

• Malla 3D "3DMesh"- Seleccionando la tarjeta Malla 3D se previsualizará la malla en 3 dimensiones. Los usuarios pueden manipular esta vista utilizando el ratón y la rueda del ratón.

Controles adicionales del visor básico

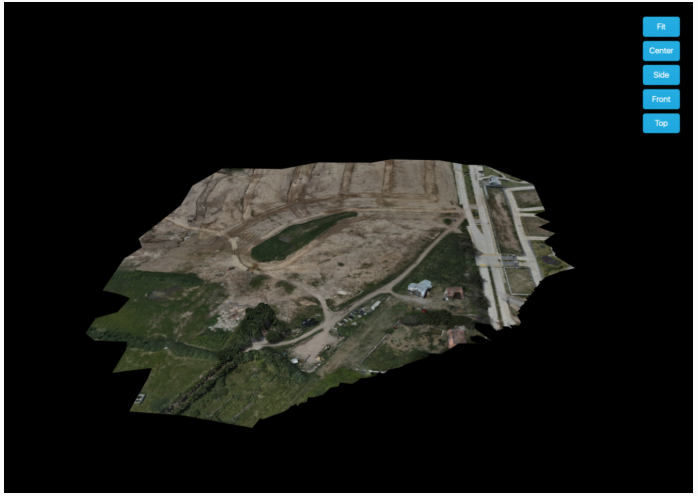

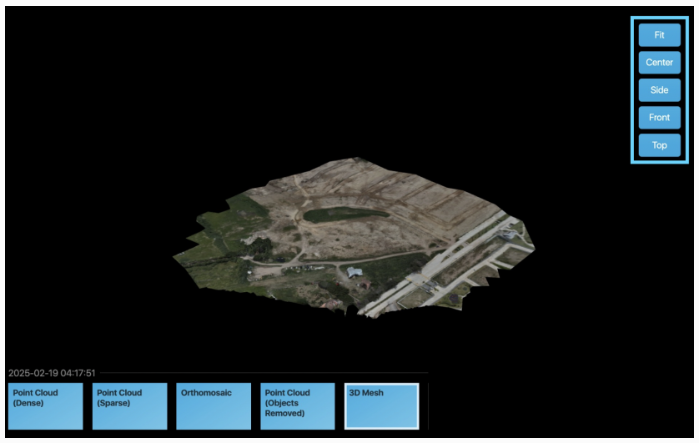

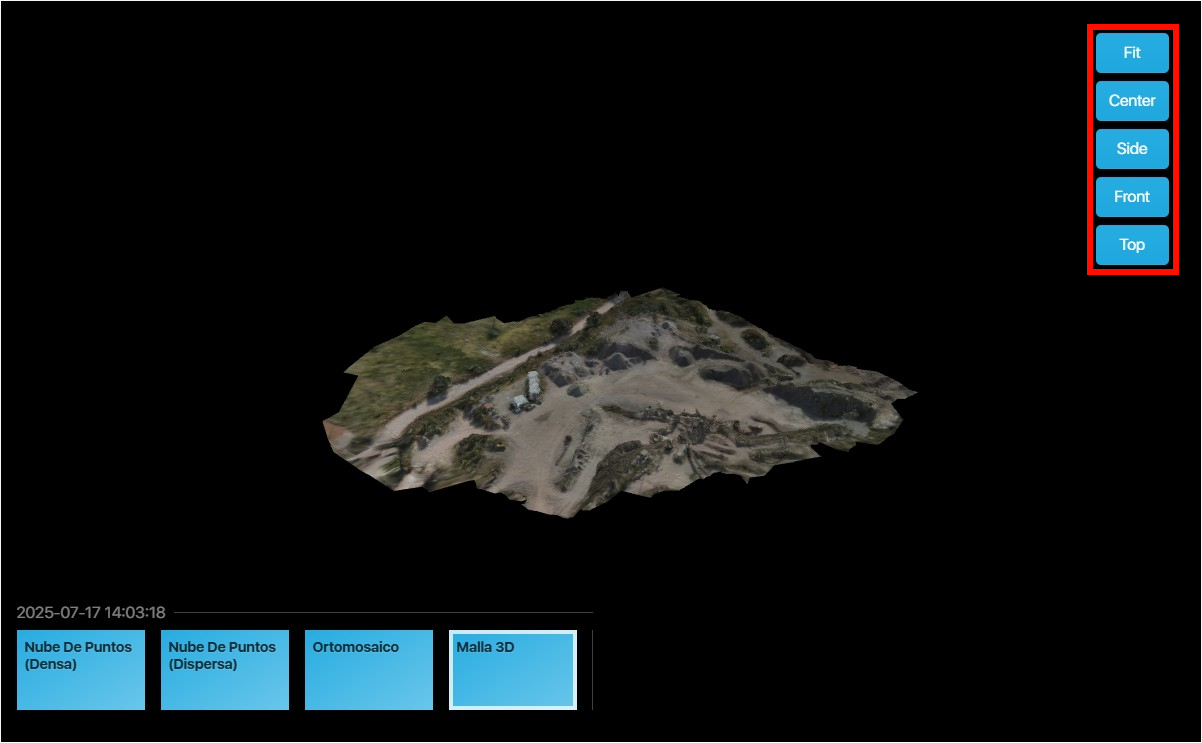

Para las salidas en 3 dimensiones, los usuarios también disponen de opciones fijas para mostrar el conjunto de datos en cinco perspectivas diferentes: Ajustada "Fit", Central "Centered", Lateral "Side", Frontal "Front" y Superior "Top".

Visor Avanzado "Advanced Viewer"

Hay dos maneras de entrar en el Visor Avanzado.

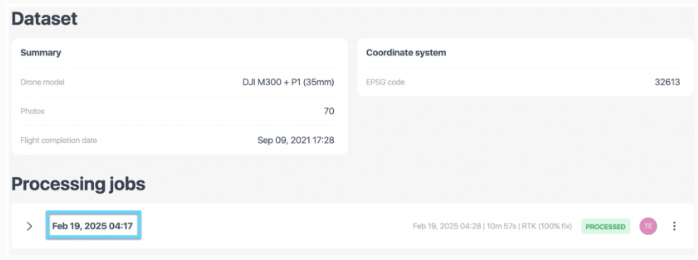

1. Haciendo clic en la fecha del conjunto de datos en la lista de trabajos de procesamiento.

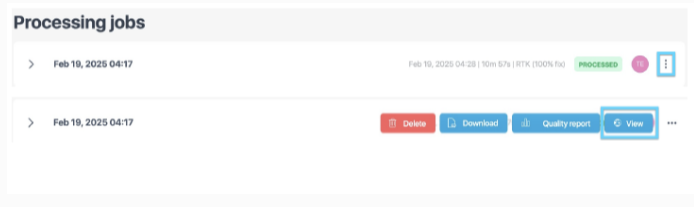

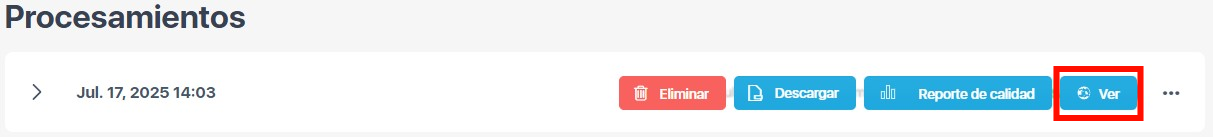

2. Haga clic en los tres puntos situados en el extremo derecho de la lista de tareas para ver otras opciones y, a continuación, haga clic en Ver "View".

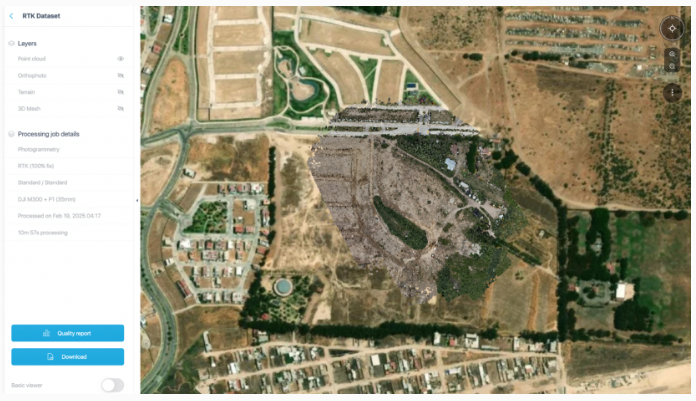

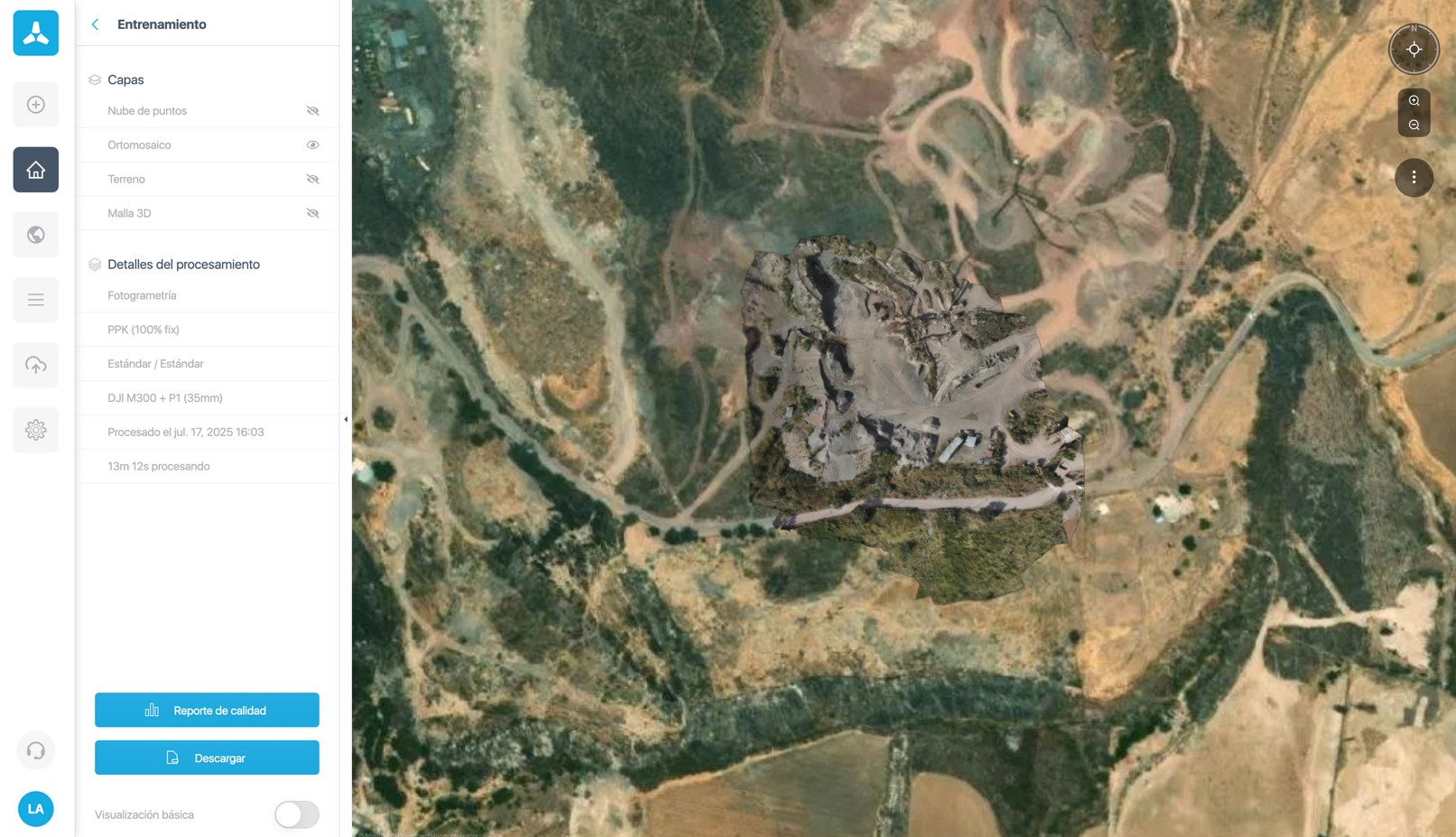

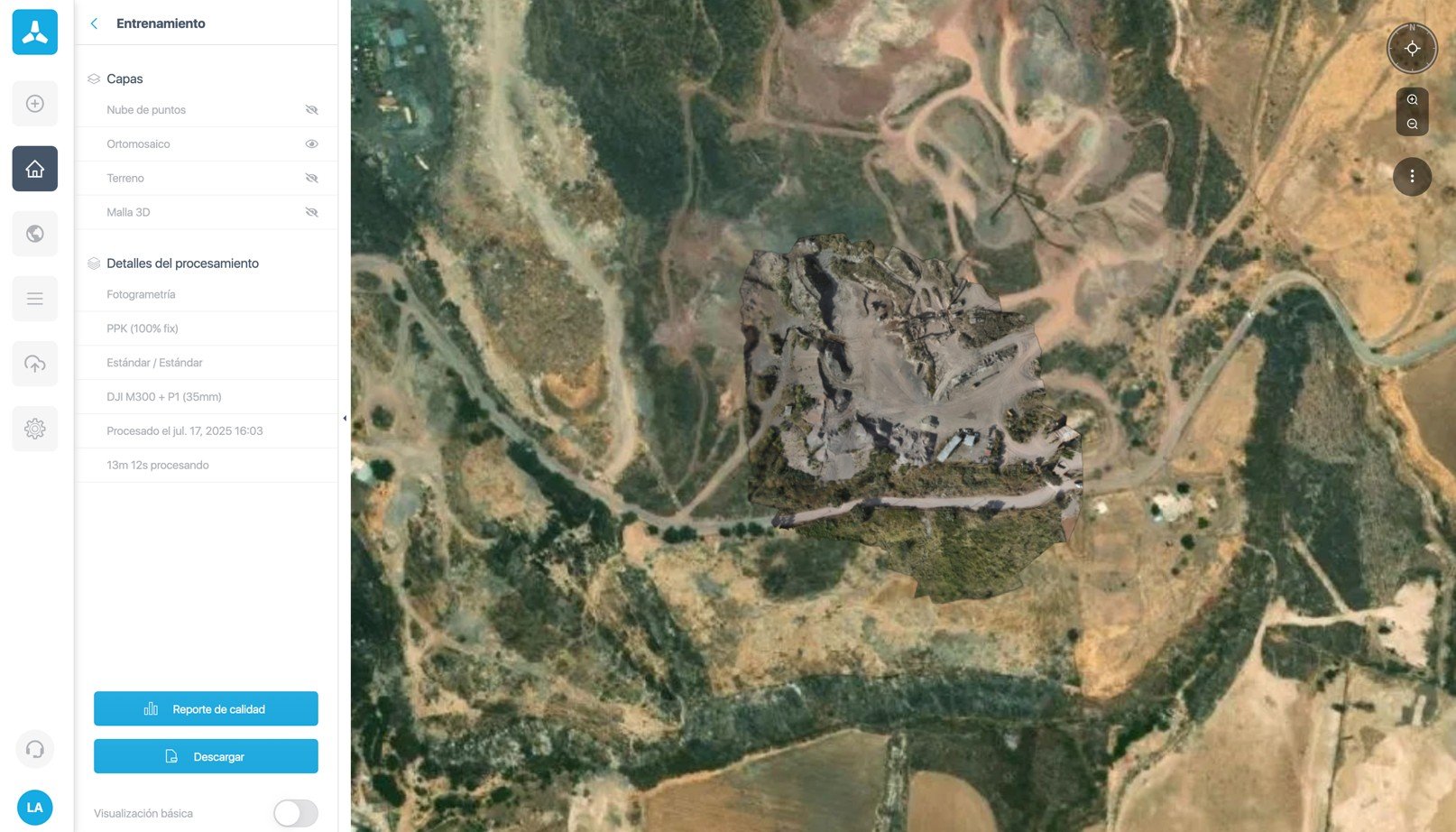

El Visor Avanzado muestra una representación más amplia y detallada de los resultados del procesamiento. A diferencia de la vista básica, el visor avanzado permite añadir un mapa base como fondo del conjunto de datos.

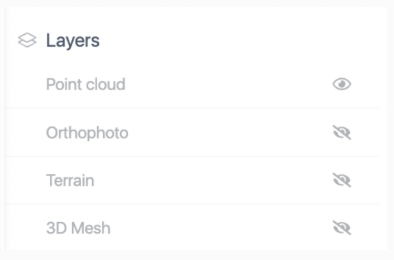

Los usuarios pueden manipular qué capa "Layers" se muestra en el Visor Avanzado navegando y haciendo clic en el botón del ojo situado junto a las salidas disponibles.

• Los usuarios pueden alternar entre Nube de puntos, Ortofoto, Terreno y Malla 3D. Cada salida seleccionada se mostrará en el visor.
• Los usuarios pueden seleccionar Nube de puntos, Ortofoto, Terreno o cualquier combinación de los tres para superponerlos.
• Los usuarios pueden ampliar, desplazar y mover la perspectiva de visualización en 3 dimensiones para la nube de puntos y la vista de terreno + orto.

Nota: Las salidas disponibles dependen de las salidas seleccionadas en el trabajo de procesamiento.

• La Malla 3D, una vez activada, mostrará la malla en un fondo negro similar al modo Vista previa.



  Opciones de fondo para Advanced Viewer

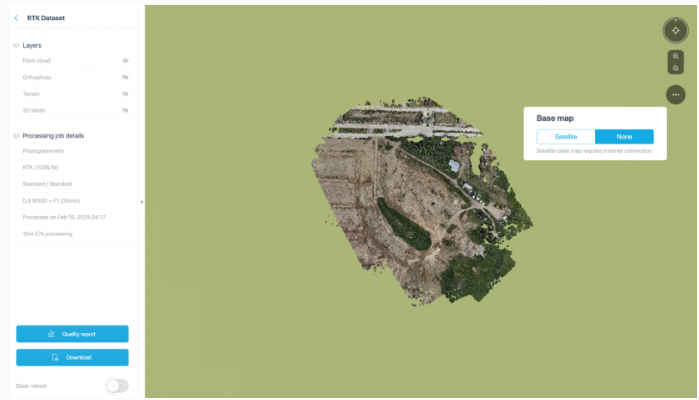

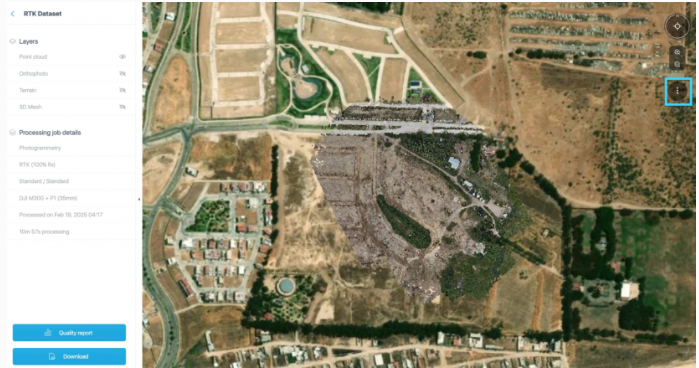

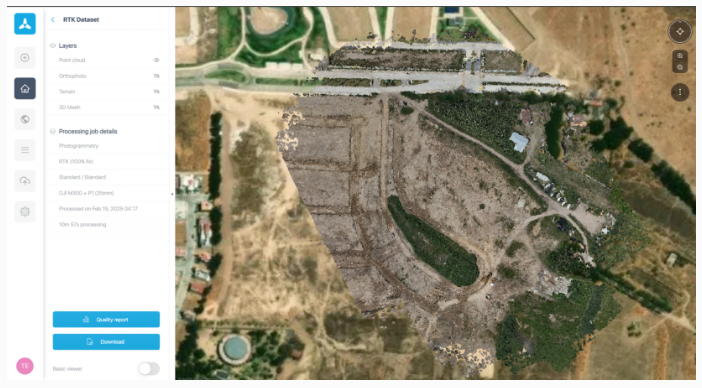

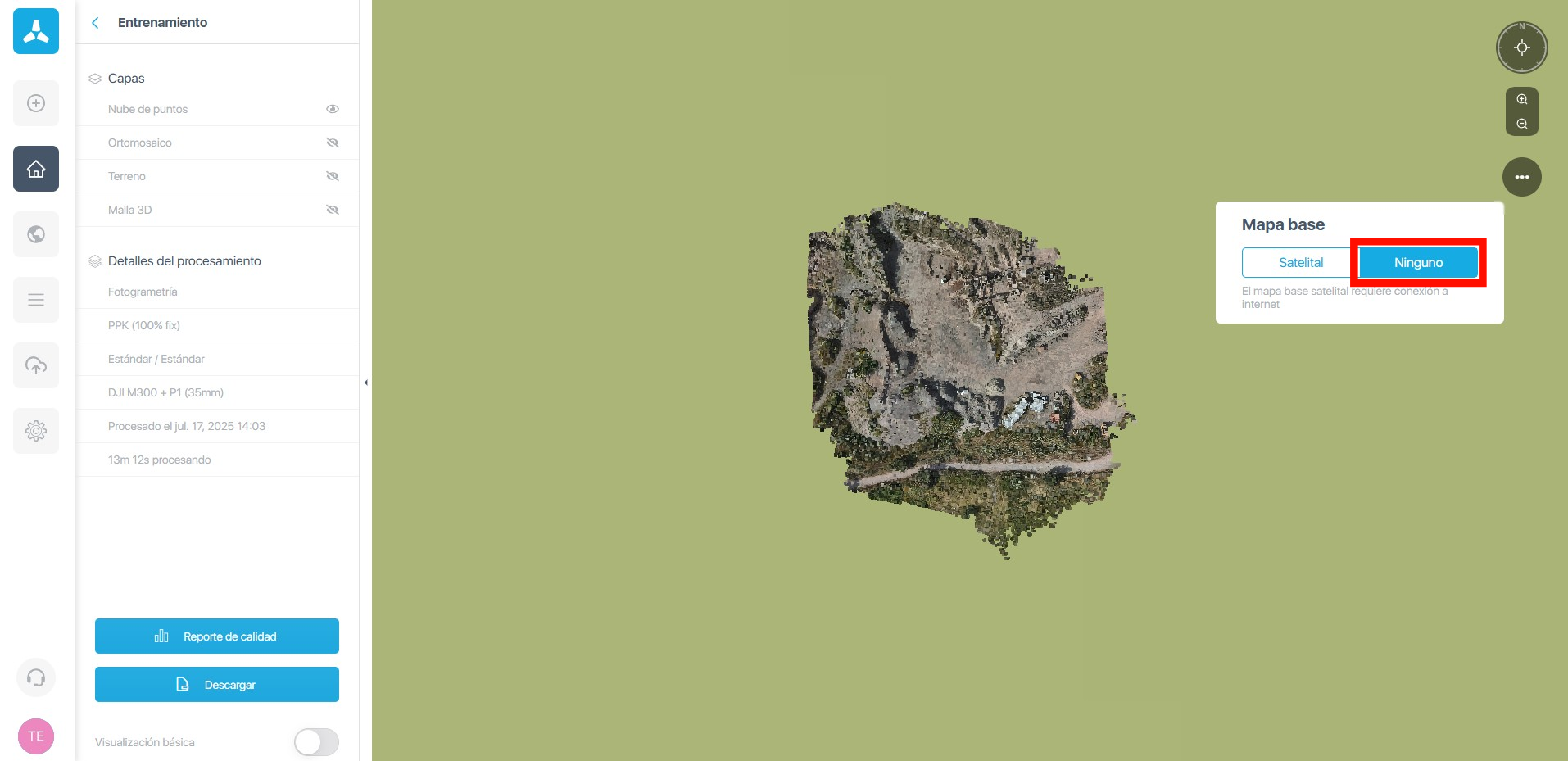

  El visor de EdgeServer permite al usuario visualizar sus conjuntos de datos con o sin un mapa base (imágenes de satélite). Para visualizar el conjunto de datos sin un mapa base, simplemente haga clic en el botón resaltado como se muestra y haga clic en Ninguno. El conjunto de datos se mostrará con un fondo liso.

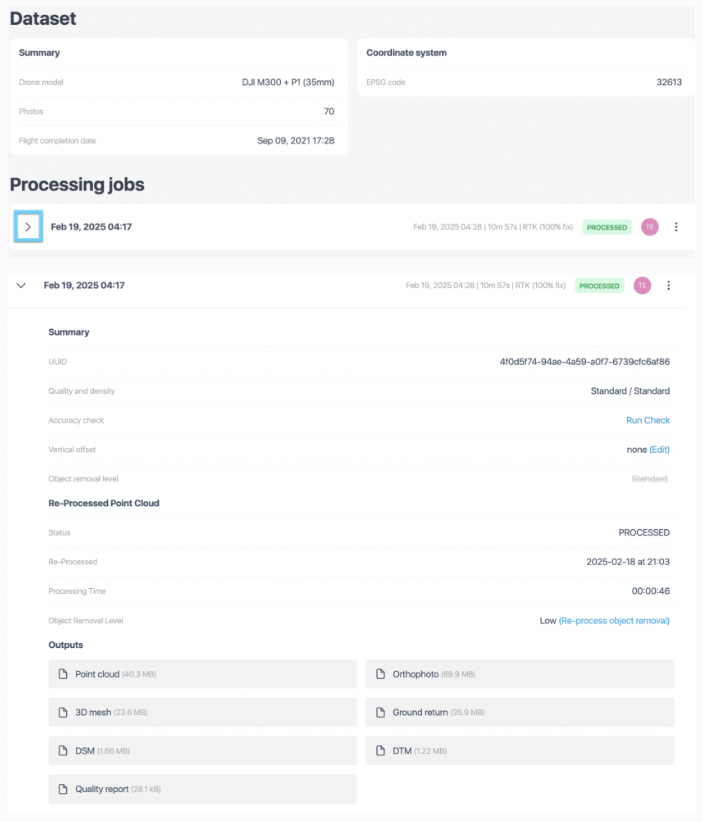

  Descripción del Conjunto de Datos

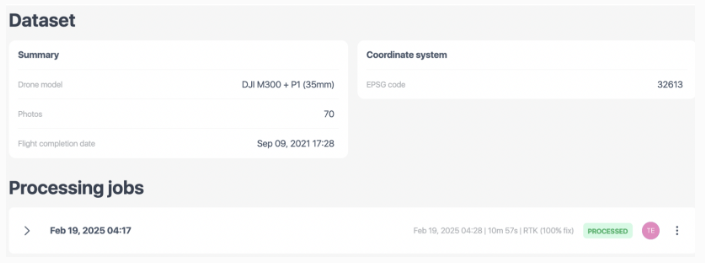

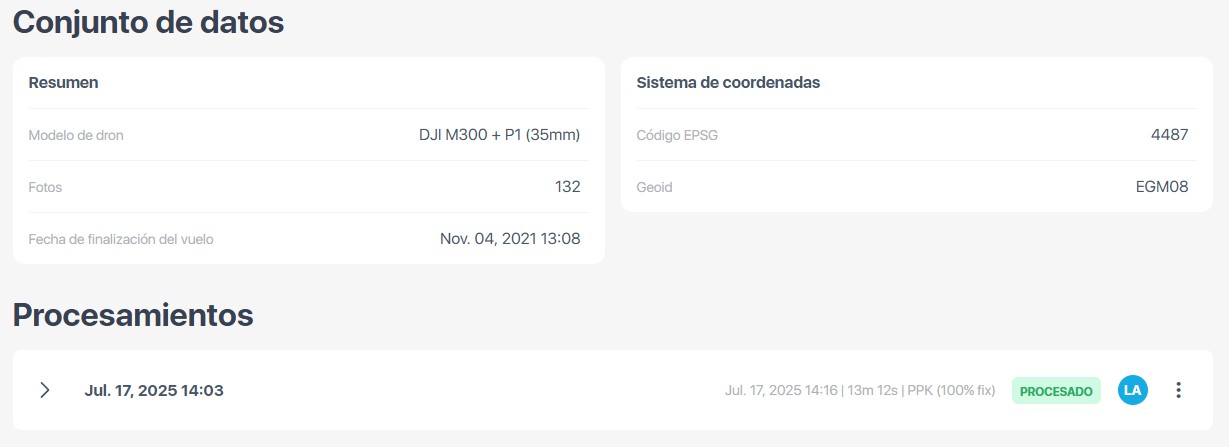

  Desplazándose más abajo en la página de visualización de un conjunto de datos, los usuarios pueden ver más información sobre el conjunto de datos.



En esta sección se ofrecen breves detalles esenciales sobre el conjunto de datos utilizado para el tratamiento.

1. Resumen "Summary":

• Modelo de dron
• Fotos tomadas
• Fecha de finalización del vuelo

2. Sistema de coordenadas "Coordinate system"

• Código EPSG
• Localización

3. Procesamiento de Trabajos "Processing Jobs"

Esta sección muestra un trabajo de procesamiento reciente vinculado al conjunto de datos. Normalmente se muestra la siguiente información:

• Hora de procesamiento - Indica la hora de inicio del procesamiento.
• Tiempo de finalización del procesamiento - Indica el tiempo de finalización del procesamiento.
• Estado de fijación RTK / Estado de fijación PPK: indica el porcentaje de fijación de los datos RTK y PPK.

• Estado de procesamiento - Indica si el conjunto de datos ha finalizado su procesamiento, ha sido cancelado o, si el procesamiento aún está en curso.



Tareas de Procesamiento del Conjuntos de Datos "Processing Jobs"

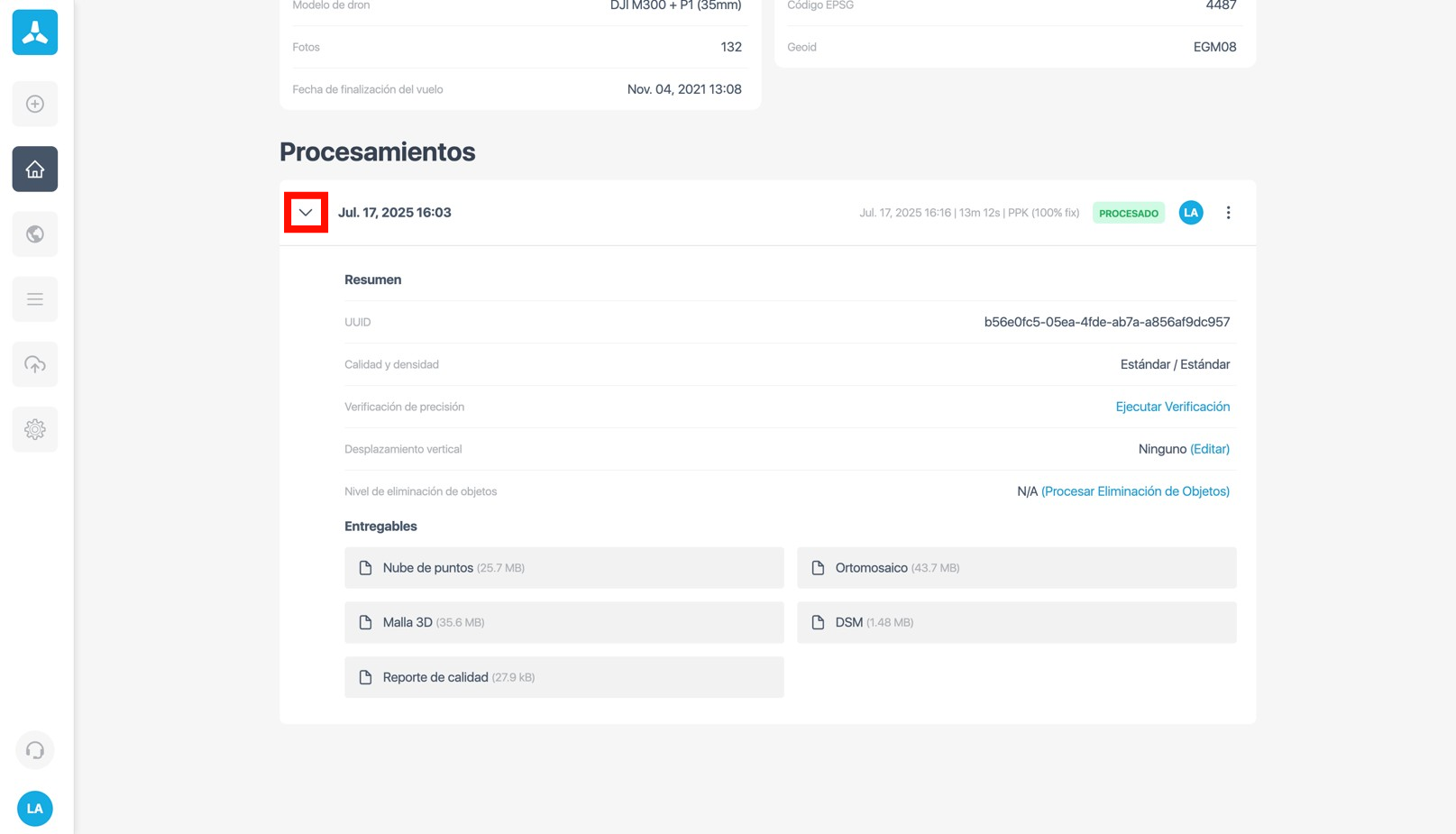

Los usuarios pueden hacer clic en el icono > para ampliar la entrada del trabajo de procesamiento, revelando una vista detallada con información pormenorizada sobre el conjunto de datos procesado.

1. Resumen "Summary"
 Esta sección proporciona detalles clave sobre el conjunto de datos y los parámetros de procesamiento.

• UUID
  • Un identificador único para este conjunto de datos específico o trabajo de procesamiento.
• Calidad y Densidad
  • Muestra la calidad de procesado desde Estándar, Alta, Muy Alta y Ultra Alta.
• Comprobación de la Exactitud
  • Los usuarios pueden realizar la validación de la precisión accediendo a esta función.
• Desplazamiento Vertical
  • Los usuarios pueden añadir un desplazamiento vertical según sea necesario para ajustar la elevación de las salidas.
• Nivel de Eliminación de Objetos
  • Especifica la configuración para eliminar objetos de la nube de puntos.

2. Nube de Puntos Reprocesada "Re-processed Pointcloud"

Detalles sobre el estado de reprocesamiento de la nube de puntos.

• Estado
  • Indica el estado de reprocesamiento.
• Fecha de reprocesamiento
  • Fecha y hora en que se reprocesó la nube de puntos.
• Tiempo de procesamiento
  • Muestra el tiempo total de reprocesamiento del conjunto de datos.
• Nivel de eliminación de objetos
  • Especifica la configuración para eliminar objetos de la nube de puntos.

3. Salidas "Outputs"

Esta sección muestra la lista de resultados generados a partir del conjunto de datos, así como el tamaño de sus archivos.

• Nube de puntos
• Malla 3D
• Modelo Digital de superficie (DSM)
• Modelo Digital del Terreno (DTM)
• Ortofoto
• Reporte de Calidad
